Поверка ультразвукового толщиномера AlphaGage+ в Орле
Толщиномеры ультразвуковые модели «AlphaGage+» (в дальнейшем – толщиномеры) предназначены для измерений толщины изделий и конструкций из металлов, стекла, композитов и полимерных материалов. Поверка ультразвукового толщиномера AlphaGage+ осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

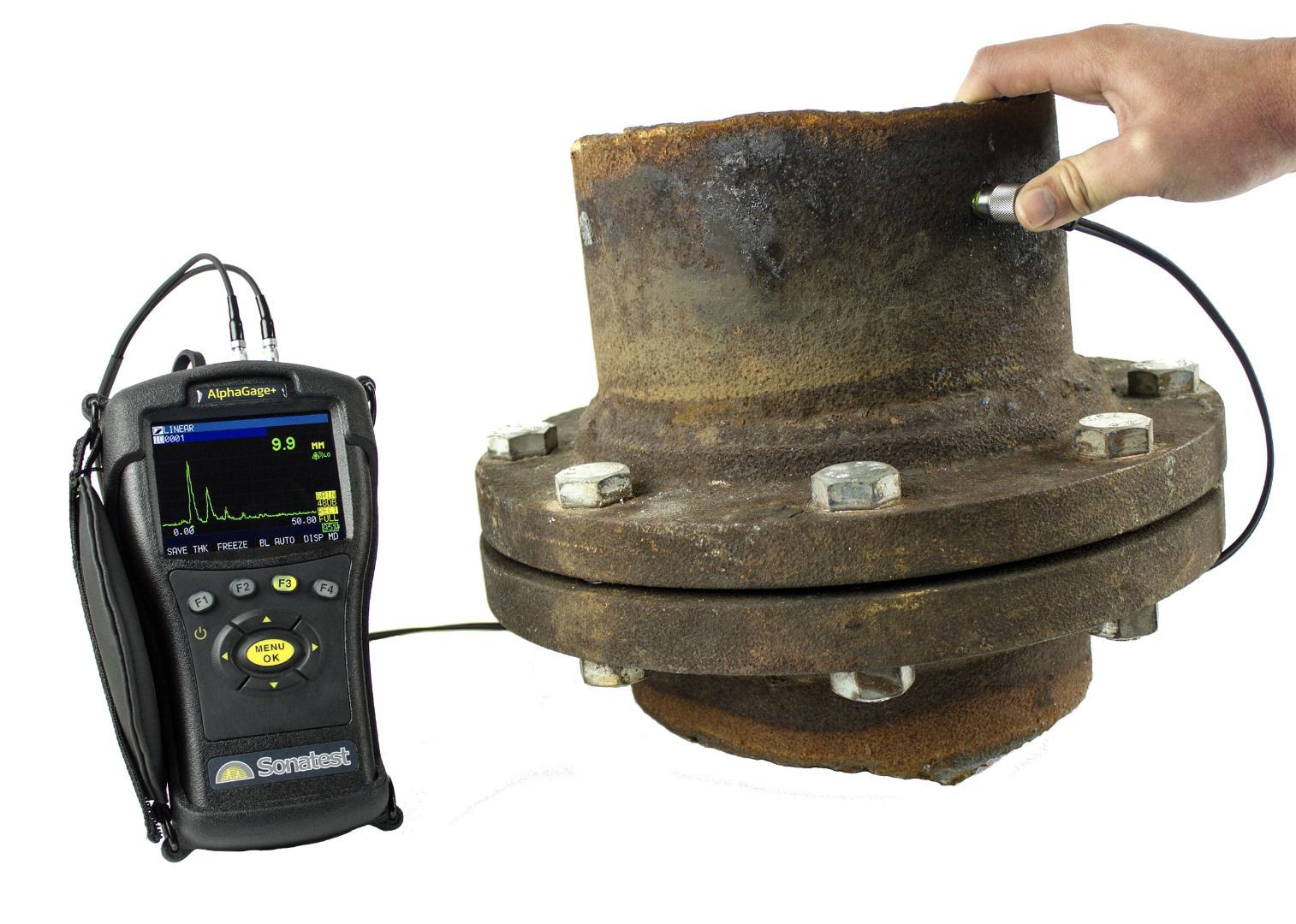

Поверка ультразвукового толщиномера AlphaGage+
Принцип действия толщиномеров основан на ультразвуковом контактном эхоимпульсном методе неразрушающего контроля с использованием продольных ультразвуковых волн.
Ультразвуковой импульс, излучаемый пьезоэлектрическим преобразователем (ПЭП), проходит через контролируемый объект, отражается от его задней стенки и возвращается на приемный элемент ПЭП. Определение толщины объекта, при известной скорости распространения звука в нем, осуществляется по измеренному времени задержки ультразвукового импульса относительного излученного.
Толщиномер состоит из электронного блока и ультразвукового преобразователя.
Электронный блок определяет и отображает значение толщины, а также форму волны и установленные параметры. На передней панели электронного блока расположена клавиатура и дисплей.
Толщиномеры оснащаются преобразователями, изготавливаемыми компанией «Sonatest Ltd» (Великобритания).
Программное обеспечение
Программное обеспечение (ПО) выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на дисплее толщиномера.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Характеристики ультразвукового канала
Тип преобразователей: Совмещенные или раздельно-совмещенные (в зависимости от типа прибора)
Диапазон измеряемых толщин(Зависит от материала и исползуемого ПЭП): Диапазон измерений по стали (прибор для измерения коррозии) 0.508 до 584 мм. Диапазон измерений по стали (прибор для прецизионных измерений) 0.152 до 584 мм в пластике от 0.076 мм.
Диапазон скоростей: от 0.508 до 18.699 мм/с
Разрешение: Прибор для измерения коррозии: от 0.01 мм до 0.1 мм. Прибор для прецизионных измерений: от 0.001 мм до 0.01 мм.
Частота измерений: 4 Гц или 25 Гц
Полоса пропускания: от 0.5 МГц до 30 МГц (-3дБ)
Дифференциальный режим: Отображение разницы между измеренным и заданным значением толщины в процентном и абсолютном значении
Быстрое измерение (мин/макс): Отображение максимальной и инимальной толщины при частоте измерений 25 Гц
Регулировка усиления: Ручная регулировка (Низкое, Стандартное, Высокое) и Автоматическая регулировка усиления (АРУ)
Сигнализация: В зависимости от необходимости можно выбрать вибросигнализацию (идеально для шумных помещений), звуковую или изменение цвета дисплея.
Версии ультразвукового толщиномера AlphaGage+
AlphaGage+ C: Ручной толщиномер для измерения коррозии.
AlphaGage+ P: Ручной толщиномер для прецизионных измерений.
AlphaGage+ CP: Ручной толщиномер, позволяющий производить как прецизионные измерения, так и измерений коррозии.
Доп. опции: Внутренняя память данных, А-скан, контроль оксидной пленки доступны для всех моделей.
Аксессуары
- Пластиковый защитный кейс
- Комплект Li-Ion аккумуляторов
- Резиновый чехол и ремень для подвеса на шею
- Комплект щелочных батарей
- Зарядка USB
- Магнитное крепление
- Шейный ремень
- Кабель мини-USB
Поверка осуществляется по документу МП 047.Д4-18 «ГСИ. Толщиномеры ультразвуковые модели «AlphaGage+». Методика поверки», утвержденному ФГУП «ВНИИОФИ» 14.12.2018 г.
Основные средства поверки:
- Комплект образцовых ультразвуковых мер КМТ176М-1 (рег. № 6578-78).
- Меры толщины покрытий МТ (рег. № 50316-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
