Поверка топливораздаточных колонок КВАНТ в Орле

Назначение: для измерения объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару потребителей с учетом требований учетно — расчетных операций.

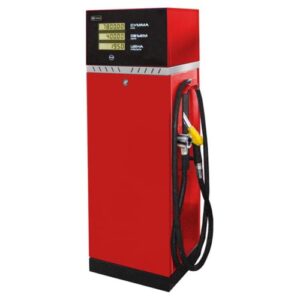

Поверка топливораздаточных колонок КВАНТ

Принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью счетчика жидкости. Топливо из резервуара через обратный клапан и насосный моноблок, оснащенный фильтром и газоотделителем, подается в счетчик жидкости, из которого через рукава с раздаточным краном поступает в бак транспортного средства. Вращение вала счетчика жидкости при помощи генератора импульсов преобразуется в электрические импульсы, поступающие в блок индикации и управления «КВАНТ», где происходит измерение и преобразование количества импульсов в объем отпущенного топлива, далее полученное значение отображается на цифровом табло.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

Колонки состоят из следующих функциональных блоков: измерительного, информационно-заправочного и насосного.

Измерительный блок обеспечивает измерение объема топлива. Основным оборудованием измерительного блока являются: счетчик(и) жидкости объемного типа RSJ фирмы «Zhejiang Maide Machine Co., Ltd.», Китай; генератор(ы) импульсов (датчик(и) расхода) FBCGO-3 фирмы «Zhejiang Datiana Machine Co., Ltd.», Китай; электроуправляемые клапаны; фильтр (номинальная тонкость фильтрования 60 мкм, по заказу могут комплектоваться фильтрами 20 или 80 мкм). Общий вид измерительного блок представлен на рисунке 2.

Информационно-заправочный блок содержит блок индикации и управления «КВАНТ», индикаторы газа и напорные рукава с раздаточными кранами.

Блок индикации и управления «КВАНТ» обеспечивает:

• сбор и обработку результатов измерений;
• управление колонкой;
• управление режимом выдачи;
• отображение информации о заданной и отпущенной дозе;
• накопление суммарных данных об измеренном количестве топлива;
• аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.

Насосный блок обеспечивает подачу жидкости в измерительный модуль. Колонка управляется пультом дистанционного управления или программным обеспечением АЗС. Цифровое табло колонок, расположенное на блоке индикации и управления «КВАНТ», отображает информацию об объеме выданной дозы, а также ее стоимости и цене. Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки выпускаются в следующих конструктивных исполнениях:

• с объединением всех функциональных блоков в единую конструкцию, размещается на заправочном островке автозаправочной станции;
• с раздельным исполнением функциональных блоков: измерительный и информационно-заправочный, размещаются на заправочном островке и насосного(-ных) блока(-ов), размещается (ых) вблизи резервуара (-ов) или погружных в резервуарах соответственно

Порядок обозначения колонок топливораздаточных «КВАНТ» в документации и при заказе: Колонка топливораздаточная «КВАНТ» — Х1Х2Х3-Х4Х5, где Х1 — тип корпуса:

• от 1 до 6;
• Х2 — тип гидравлики: 0 — напорная, 1 — всасывающая;
• Х3 — количество видов топлива: от 1 до 5;
• Х4 — количество раздаточных рукавов: от 1 до 10;
• Х5 — производительность: 1 — 50 л/мин, 2 — 80 л/мин, 3 — 50 и 80 л/мин,;

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав колонок, пломбируются в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Программное обеспечение

Колонки топливораздаточные «КВАНТ» имеют встроенное программное обеспечение (ПО), разработанное изготовителем, которое устанавливается (прошивается) в энергонезависимую память блока индикации и управления «КВАНТ» при изготовлении, в процессе эксплуатации данное ПО не может быть изменено намеренно или непреднамеренно (стерто, заменено), что обеспечивается конструкцией.

Идентификационные данные ПО

Пределы допускаемой погрешности колонок установлены с учетом влияния ПО на метрологические характеристики.

Конструкция колонок исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 — высокий.
