Поверка скоб рычажных со встроенным индикатором СP Micron в Орле
Назначение: для измерений наружных линейных размеров прецизионных деталей методом сравнения с концевой мерой длины.
Применяются во всех отраслях машиностроительного комплекса в цеховых условиях.
Поверка скоб рычажных со встроенным индикатором СP Micron

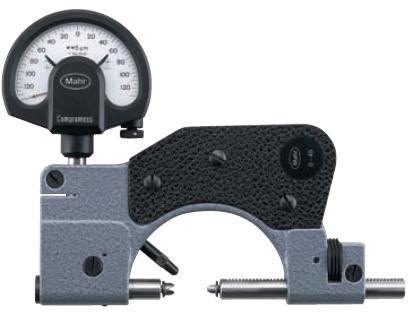

Скобы рычажные состоят из корпуса с теплоизоляционными накладками, двух измерительных поверхностей — подвижной и переставной, стопорного винта, стрелочного отсчетного устройства с вращающимся циферблатом, что дает возможность установки его в нулевое положение, сменного регулируемого центрирующего упора, для установки измеряемого изделия.
Подвижная измерительная поверхность отводится кнопкой-рычагом отвода, переставная — имеет точную регулировку. Измерительные поверхности оснащены твердым сплавом.
Скобы рычажные имеют постоянное измерительное усилие.
Поверка осуществляется в соответствии с документом МП 49690-12 «Скобы рычажные со встроенным индикатором типа СР Micron. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в августе 2011 г. и включенным в комплект поставки скоб.
Основные средства поверки:
- образцы шероховатости поверхности по ГОСТ 9378-93;
- меры длины концевые плоскопараллельные 4-го разряда по МИ 1604-87.
Сведения о методах измерений
- Метод измерений изложен в разделе «Подготовка к работе и правила эксплуатации» Паспорта скоб рычажных со встроенным индикатором типа СР Micron.
Нормативные и технические документы, устанавливающие требования к скобам рычажным со встроенным индикатором типа СР Micron
- МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6.. .50 м и длин волн в диапазоне 0,2.. .50 мкм»;
- Техническая документация фирмы-изготовителя.
