Поверка преобразователей термоэлектрических ТП в Орле
Назначение: для измерений температуры твердых, жидких, газообразных и сыпучих веществ. ТП обеспечивают измерение температуры как нейтральных, так и агрессивных сред.
ТС выпускаются в следующих модификациях: ТП-2088, ТП-0188, ТП-2488, ТП-0195, ТП-0295, ТП-0395, ТП-0198, ТП-1085, ТП-2187Ехё, ТП-1388, ТП-2388, различающихся по конструктивному исполнению. Модификации ТП имеют исполнения: общепромышленное (ТП-2088, ТП-0188, ТП-2488, ТП-0195, ТП-0295, ТП-0395, ТП-0198, ТП-1085, ТП-1388, ТП-2388), повышенной надежности для эксплуатации на объектах АС и ОЯТЦ (ТП-2088А, ТП-2488А, ТП-0198 А), виб-ропрочное (ТП-2088В, ТП-2488В, ТП-0195В, ТП-0198В, ТП-1085В, ТП-2187ЕхёВ, ТП-1388В), вибропрочное и сейсмостойкое (ТП-2088ВС, ТП-2488ВС, ТП-0195ВС, ТП-0198ВС, ТП-1085В, ТП-2187ЕхёВС, ТП-1388ВС), экономичное (ТП-2088Л), взрывозащищенное с видом взрывозащиты «взрывонепроницаемая оболочка» и маркировкой взрывозащиты 1ExdIICT6 Х или 1ExdIICT5 Х в зависимости от температуры окружающей среды (ТП-2187Ехd, ТП-2187ЕхdВ), взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» и маркировкой взрывозащиты 0ExiaIICT6 Х (ТП-2088Ех, ТП-2488Ех, ТП-0195Ех, ТП-0295Ех, ТП-0395Ех, ТП-1388Ех, ТП-2388Ех), а также в сочетании перечисленных исполнений.
Поверка преобразователей термоэлектрических ТП

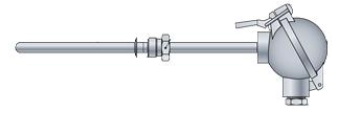

ТП представляют собой устройства, использующие термоэлектрический эффект для измерения температуры, состоящие из термочувствительного элемента (далее — термопара) с защитной оболочкой, внутренних соединительных проводов и внешних выводов, позволяющих осуществлять подключение к электрическим измерительным устройствам.
ТП изготовляются с термочувствительными элементами (термопарами) по ГОСТ Р 8.585-2001 (ГОСТ 6616-94).
Термочувствительные элементы ТП находятся в защитной арматуре, которая обеспечивает хороший контакт с измеряемой средой и предохраняет их от внешних повреждений.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТП в соответствии с условиями их применения.
Различные способы крепления ТП: неподвижный или подвижный штуцер, свободная установка в патрубке или с помощью резьбового соединения с уплотнением на втулке, предусмотренные конструкцией, обеспечивают универсальность их применения на объектах эксплуатации.
Диаметр, конфигурация, размеры сечения защитной арматуры обеспечивают прочностные характеристики ТП в соответствии с условиями их применения.
Поверка осуществляется в соответствии с ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки», Рекомендацией МИ 3475-2015 «ГСИ. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве термочувствительных элементов с длиной погружаемой части менее 250 мм» и МИ 1745-87 «Методические указания. ГСИ. Стандартные образцы свойств термоэлектродных материалов и сплавов ВР 5 и ВР 20 (СОТМ ВР 5/20). Методика аттестации».
Основные средства поверки:
- система поверки термопреобразователей автоматизированная АСПТ: диапазон измерений напряжения: -300.. .0.. .300 мВ, основная погрешность: ±(5-10-5-IU + 2) мкВ; диапазоны измерений температуры: -270.1370 °С (ТХА(К)), -200.800 °С (ТХК(Ь)), -210.1200 °С (ТЖК(1)), 1 о -270.400 (ТМК(Т)), -270.1300 °С (ТНН(К)), основная погрешность: +2-10-1 С; -50.1760 °С (ТПП (R), ТПП (S)), 0.2500 °С (ТВР(А-1)), основная погрешность: +4-10-1; 0.1820 °С (ТПР(В)), основная погрешность: +5-10-1;
- калибратор температуры эталонный «ЭЛЕМЕР-КТ-650»: диапазон воспроизводимых температур от 50 до 650 °С, основная погрешность: ±(0,05+0,06x(t/100));
- термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур: от плюс 50 °С до плюс 700 °С, нестабильность поддержания температуры в термостате: ± 0,02 °С за 8 мин, неравномерность температуры в рабочем объеме термостата: ± 0,01 °С (по вертикальной оси рабочего объема), ± 0,02 °С (по горизонтальной оси рабочего объема), глубина ванны 385 мм;
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-8-3 3-го разряда, в 0 °С доверительная погрешность ± 0,02 °С, в диапазоне измерений выше 0 °С до плюс 150 °С доверительная погрешность ± 0,03 °С, в диапазоне измерений выше 150 °С до плюс 230 °С доверительная погрешность ± 0,04 °С, в диапазоне измерений выше 230 °С до плюс 450 °С доверительная погрешность ± 0,06 °С, в диапазоне измерений выше плюс 450 °С до плюс 660 °С доверительная погрешность ± 0,15 °С;
- преобразователи термоэлектрические платинородий-платиновые эталонные ППО, диапазон измерений температуры: от плюс 300 до плюс 1200 °С, 2-го или 3-го разрядов (по ГОСТ 8.3382002);- вертикальная трубчатая печь: максимальная рабочая температура не менее 1800 °С, градиент температуры по оси (в ее средней части) при температуре 1400 °С не более 1 °С/см];
- эталонные 2-го и 3-го разрядов (по ГОСТ 8.338-2002) платинородий-платинородиевые ТП типа ПРО в диапазоне температур от 600 до 1800 °С;
- две горизонтальные трубчатые печи сопротивления, каждая с рабочим пространством длиной 500-600 мм, диаметром 40-50 мм и максимальной рабочей температурой не менее 1200 °С. градиент температуры по оси печи (в ее средней части) при 1000°С не должен превышать 0,8 °С/см на участке длиной не менее 50 мм. одна из печей должна быть использована только для ТП из благородных металлов.
Сведения о методиках (методах) измерений содержатся в паспортах НКГЖ.408711 0ХХПС.
Нормативные и технические документы, устанавливающие требования к преобразователям термоэлектрическим ТП
- ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.
- ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования. ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.
- ТУ 4211-013-13282997-2010. Преобразователи термоэлектрические ТП. Технические условия.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
- МИ 3475-2015 Методика поверки. Преобразователи термоэлектрические ТП с металлическими термопарами в качестве чувствительных элементов с длиной погружаемой части менее 250 мм.
