Поверка плиты поверочные гранитные 1000х630 кл.0 ЧИЗ в Орле

Назначение: для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности (установочной поверхности) при сборке, измерениях деталей и проведении поверки средств измерений в условиях цехов и лабораторий машиностроительного комплекса.

Поверка плиты поверочные гранитные 1000х630 кл.0 ЧИЗ

Принцип действия плит основан на сравнении просвета между рабочей поверхностью плиты и контролируемой плоскости деталей или каких-либо поверхностей с «образцом просвета», составленного из концевых мер длины, притертых к плоской стеклянной пластине при измерении отклонения от прямолинейности, и на методе «пятен на краску» при контроле неплоскостности деталей.

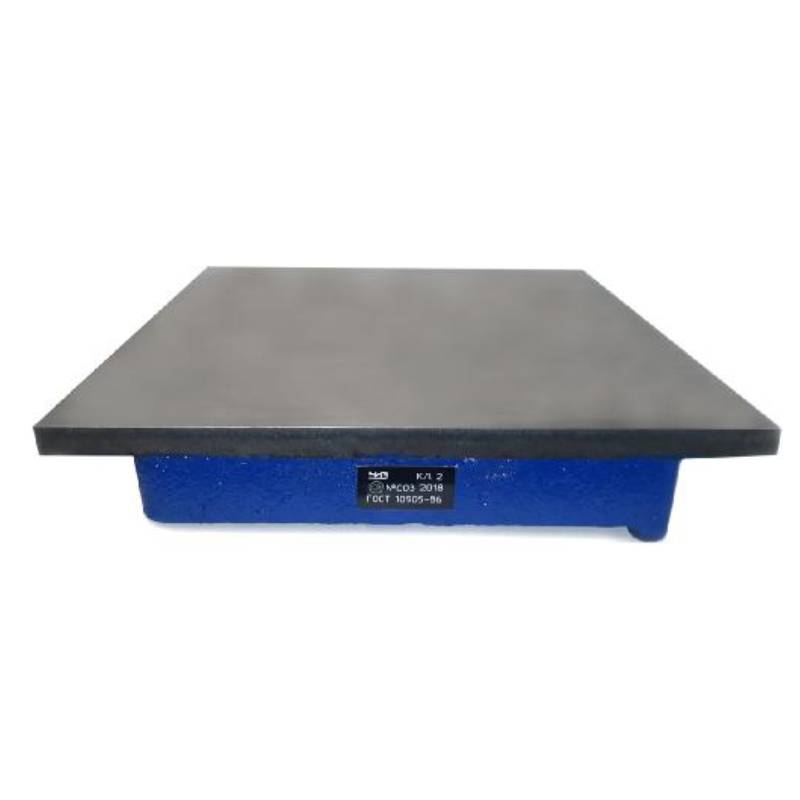

Плиты изготавливают из отборного мелкозернистого твердого гранита или чугуна. У плит размерами 630*400 мм и менее имеются три опорные точки, а у плит размерами свыше 630*400 мм — не менее пяти опорных точек. Опоры плит размерами 1000*630 мм и более -регулируемые.

Плиты выпускаются в следующих исполнениях:

• чугунные плиты с ручной шабровкой рабочих поверхностей;
• чугунные плиты с механически обработанными рабочими поверхностями;
• гранитные плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей к рабочей поверхности и взаимной перпендикулярности боковых поверхностей.
