Поверка осциллографа Rohde Schwarz RTO2034 в Орле
Назначение: исследования формы и измерений амплитудных и временных параметров электрических сигналов.

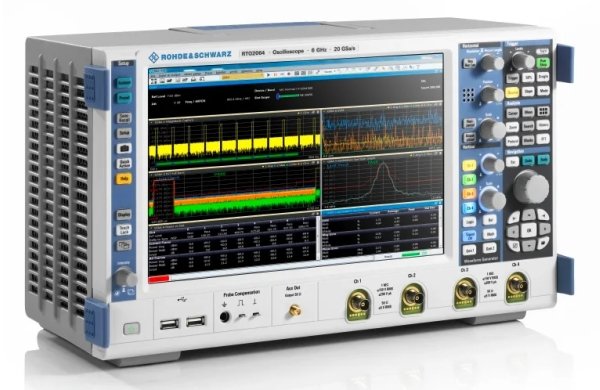

Поверка осциллографа Rohde Schwarz RTO2034
Принцип действия осциллографов цифровых запоминающих основан на высокоскоростном аналогово-цифровом преобразовании входного сигнала в реальном времени, предварительной аппаратной обработке сигнала и записи сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране.
Осциллографы цифровые запоминающие позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров сигнала, математическую обработку сигналов, статистическую обработку результатов измерений, проверку цифровых сигналов с помощью масок, быстрое преобразование Фурье и измерение параметров сигнала в частотной области с выводом результатов измерений на экран. Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностику. К осциллографам возможно опциональное подключение логического пробника для декодирования сигналов параллельных шин данных.
Конструктивно осциллографы цифровые запоминающие выполнены в виде настольного моноблочного прибора. Для организации связи с внешними устройствами применяются интерфейсы LAN, USB 2.0 и опционально GPIB.
Модели осциллографов цифровых запоминающих отличаются количеством входных каналов и полосой пропускания.
Поверка осуществляется по документу РТ-МП-3244-441-2016 «ГСИ. Осциллографы цифровые запоминающие RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044. Методика поверки», утвержденному ФБУ «Ростест-Москва» 13 мая 2016 года.
Знак поверки наносится на заднюю панель осциллографов цифровых запоминающих RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044 в соответствии с рис. 2.
Средства поверки:
- стандарт частоты FS725 (Г осреестр № 31222-06);
- частотомер CNT-90 (Г осреестр № 41567-09);
- калибратор осциллографов Fluke 9500B (Госреестр № 30374-13).
Сведения о методах измерений
Сведения о методиках (методах) измерений содержатся в документе «Осциллографы цифровые запоминающие RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим RTO2002, RTO2004, RTO2012, RTO2014, RTO2022, RTO2024, RTO2032, RTO2034, RTO2044:
- ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного напряжения
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
