Осциллографы-мультиметры АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А (далее осциллографы-мультиметры) предназначены для измерения амплитудных и частотно-временных параметров электрических сигналов в режиме осциллографа, а также для измерения напряжения и силы постоянного и переменного токов, электрического сопротивления постоянному току, электрической емкости в режиме мультиметра. Поверка осциллографа АКИП-4125/1А осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка осциллографа АКИП-4125/1А
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.

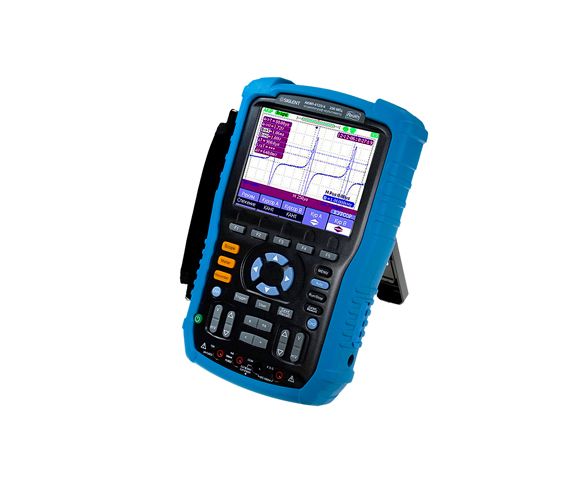

Осциллографы-мультиметры выполнены в виде моноблока с питанием от аккумулятора (имеется внешнее зарядное устройство/сетевой блок питания). На лицевой панели расположены цветной жидкокристаллический дисплей, органы управления, входные гнезда мультиметра, выключатель. На верхней стороне осциллографа-мультиметра находятся входные разъёмы каналов, на правой стороне расположены разъем для подключения сетевого блока питания и разъемы интерфейсов связи, на левой стороне расположена съёмная ручка для переноски. На задней панели расположены отсек для установки аккумулятора и откидной упор.
Осциллографы-мультиметры имеют 4 модификации (модели): АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А, различающиеся полосой пропускания, максимальной частотой дискретизации, объемом памяти.
Особенности осциллографа-мультиметра АКИП-4125/1A:
- Цифровой осциллограф, мультиметр, TrendPlot, регистратор
- Осциллограф: 2 канала, полоса пропускания: 60 МГц
- Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц
- Длина памяти 1 МБ на канал (2 МБ при объединении каналов)
- Автоматические измерения (до 32-х параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»)
- Математика: БПФ, +, -, х, /
- Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), чередующийся запуск (ALT)
- Интерполяция: Sin X/х, линейная
- Режим X-Y
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Цифровая запись (данные/осциллограммы): TrendPlot — 800 кБ (осциллограф), 1,6 МБ (мультиметр); регистратор — 7 МБ
- Память: 10 осциллограмм и 20 профилей настроек (запись и вызов)
- Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
- Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
- Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см)
- Интерфейсы: USB 2.0
- Поддержка подключения внешних USB-накопителей
- ПО: совместимость MS Windows XP, Vista, 7 (32 bit).
- Габаритные размеры 259х163х53.
- Масса 1,5 кг (с аккумулятором).
Поверка осуществляется по документу МП 06/001-15 «Осциллографы-мультиметры АКИП-4125/1А, АКИП-4125/2А, АКИП-4125/3А, АКИП-4125/4А. Методика поверки», разработанному и утвержденному ФБУ «ЦСМ Московской области» 12 ноября 2015 г.
Основные средства поверки:
Калибратор универсальный 9100 с опциями 100 и 250 (ГР № 25985-09)
- для поверки в режиме осциллографа: диапазон U= от ±4,4400 мВ до ±133,44 В на Rн=1 МОм, погрешность ±(0,002-UBbiX + 40 нВ); диапазон частот от 10 Гц до 250 МГц, погрешность ±0,2540-6^вь1Х; время нарастания/спада импульса — менее 1 нс;
- для поверки в режиме мультиметра: диапазон U==(0 — 1050) В, погрешность ±(0,00006-ивых + 4,16 мкВ) — ±(0,00006^^ + 19,95 мВ); диапазон I==(0 — 20) А, погрешность ±(0,00014-1вых + 11 нА) — ±(0,00055-1вых + 4,5 мА); диапазон U~=(0 — 1050) В, погрешность ±(0,0004-^^ + 384 мкВ) — ±(0,0012^вых + 315 мВ); диапазон L=(0 — 20) А, погрешность ±(0,0007-1вых + 900 нА) — ±(0,005-1вых + 23 мА); диапазон R=(0 — 400) МОм, погрешность ±(0,00025^вых + 10 мОм) — ±(0,0026^вых + 40 кОм); диапазон С=(0,0005 — 400) мкФ, погрешность ±(0,003-Свых + 15 пФ) — ±(0,005- Свых + 160 нФ).
