Поверка многофункционального прибора для измерения геометрических параметров Константа К6ц в Орле
Приборы измерения геометрических параметров многофункциональные «Константа К6ц» (далее — приборы) предназначены для:
- измерений толщины неферромагнитных покрытий на ферромагнитных основаниях;
- измерений толщины покрытий электролитического никеля на ферро- и неферромагнитных основаниях;
- измерений толщины неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов;
- измерений толщины диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях;
- измерений толщины диэлектрических покрытий на внутренних поверхностях труб из электропроводящих неферромагнитных материалов;
- измерений толщины неферромагнитных диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях;
- измерений толщины электропроводящих покрытий на электропроводящих ферро- и неферромагнитных основаниях;
- измерений глубины пазов;
- индикации температуры воздуха, температуры поверхности металла, относительной влажности воздуха.
Поверка многофункционального прибора для измерения геометрических параметров Константа К6ц
Работа приборов при измерении толщины покрытий основана на вихретоковом фазовом, вихретоковом параметрическом и импульсном индукционном принципах получения первичной информации.

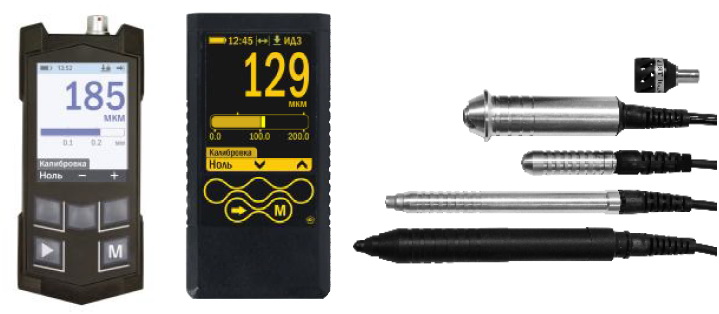

Приборы состоят из блока обработки информации и преобразователей.
Блок обработки информации заключен в корпус, на верхней крышке которого расположена клавиатура, а на торцевой поверхности — разъем для подключения преобразователей. На блоке обработки информации расположен дисплей, на котором отображаются результаты измерений.
Питание осуществляется от встроенной Li-Ion аккумуляторной батареи, установленной в нижней части блока обработки информации.
Измерение толщины покрытий выполняется с помощью преобразователей:
- ИД0К, ИД0/90, ИД0, ИД1, ИД1-0,3, ИД2, ИД3, ИД4, ИД5, ДА0, ДА1, ДА2 -неферромагнитных покрытий на ферромагнитных основаниях;
- ИД-Г — неферромагнитных покрытий на ферромагнитных основаниях и покрытий электролитического никеля на неферромагнитных основаниях;
- ИД0Т — неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов диаметром более 14 мм;
- ИД1 Т — неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов диаметром более 20 мм;
- ИД2Т, ИД3Т — неферромагнитных покрытий на внутренних поверхностях труб из ферромагнитных материалов диаметром более 45 мм;
- ПД0, ПД1 — диэлектрических покрытий на электропроводящих неферромагнитных основаниях;
- ПД2, ПД3, ПД4, ПД5, ПД6 — диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях;
- ПД-Г — диэлектрических покрытий на электропроводящих неферромагнитных основаниях и электропроводящих покрытий на электропроводящих неферромагнитных основаниях;
- ПД0Т — диэлектрических покрытий на внутренних поверхностях труб из электропроводящих неферромагнитных материалов диаметром более 14 мм;
- ПД1Т, ПД2Т — диэлектрических покрытий на внутренних поверхностях труб из электропроводящих неферромагнитных материалов диаметром более 45 мм;
- ИПД — неферромагнитных диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях;
- ФД1 — электролитического никеля на ферромагнитных основаниях;
- ФД3-1,8, ФД3-0,2 — электропроводящих покрытий на электропроводящих ферро- и неферромагнитных основаниях.
Измерение глубины пазов обеспечивается преобразователем ДШ.
Индикация температуры воздуха, относительной влажности воздуха обеспечивается преобразователем ДВТР.
Индикация температуры поверхности металла обеспечивается преобразователем КД.
Индикация температуры металла, температуры воздуха, относительной влажности воздуха обеспечивается преобразователем ДКУ.
В комплект поставки могут входить ферромагнитное и неферромагнитное основания, меры толщины покрытий МТ (Госреестр № 50316-12)
Программное обеспечение
Приборы имеют встроенное программное обеспечение Константа К6ц (далее — ПО). ПО обеспечивает идентификацию преобразователя, обработку, регистрацию, ведение архива результатов измерений и передачу данных.
| Идентифика
ционное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие
идентифика ционные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Константа К6ц | 1.0 | 0xe641 | — | CRC16 (0х11021) |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
При нормировании метрологических характеристик было учтено влияние ПО.
Поверка осуществляется по документу МП 2512-0001-2014 «Приборы измерения геометрических параметров многофункциональные «Константа К6ц». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 05.02.2014 г.
Основными средствами поверки являются: меры толщины покрытий МТ (ГР № 50316-12), меры длины концевые плоскопараллельные 3-го разряда по ГОСТ 9038-90, меры толщины покрытий натурные МТП типа МП на МО, МП на НТО, НТП на НТО, НТП на МО (ГР № 54008-13).
Сведения о методах измерений
Методики измерений приведены в документе:
- УАЛТ.192.000.00РЭ — «Приборы измерения геометрических параметров многофункциональные «Константа К6ц». Руководство по эксплуатации», 2012 г.
Нормативные и технические документы, устанавливающие требования к приборам
- Р 50.2.006-2001 «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне толщины от 1 до 20000 мкм»;
- ТУ 4276-035-27449627-12 «Приборы измерения геометрических параметров многофункциональные «Константа К6ц». Технические условия», 2012 г.
