Поверка милливольтметра GVT-417B, GVT-427B в Орле

Назначение: для измерения среднеквадратического значения напряжения синусоидальной формы в диапазоне 10 мкВ…100 В в диапазоне частот 10 Гц…1 МГц, измерения относительных уровней по мощности -90 дБм…43 дБм (относительно 1 мВт на 600 Ом).

Поверка милливольтметра GVT-417B, GVT-427B

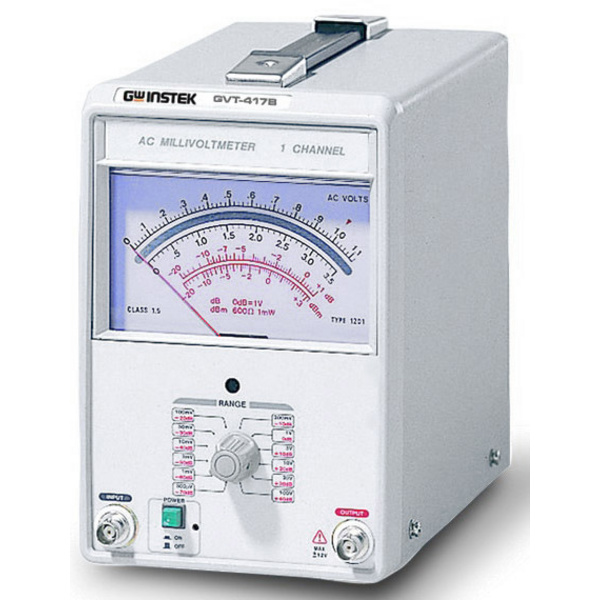

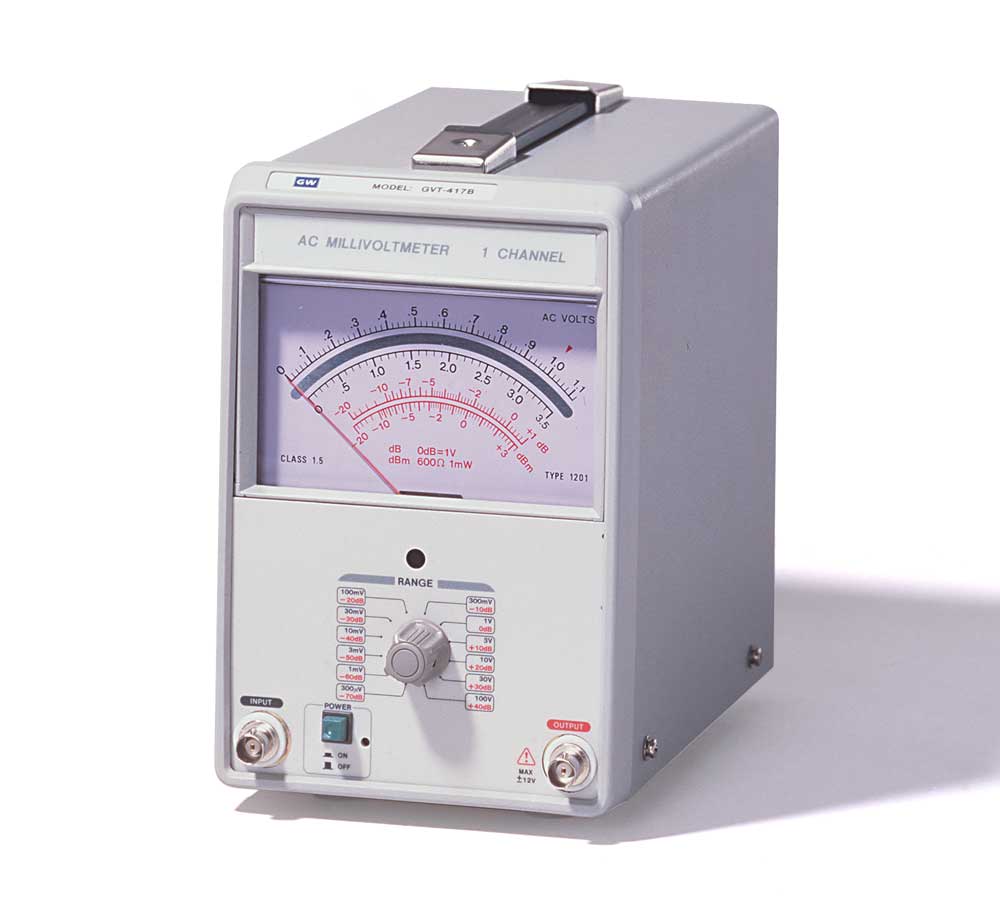

Милливольтметры GVT-427В и GVT-417В представляют собой переносные приборы. Отсчет измеренного напряжения производится по стрелочному индикатору имеющему две шкалы измерения: абсолютную и логарифмическую. Шкалы приборов проградуированы до 1,1 (+ 1 дБ) от конечного значения предела измерения, что обеспечивает дополнительный сер­вис при ремонте и настройке аудио усилителей. Приборы имеют выход широкополосного уси­лителя с напряжением до 100 мВ на всех пределах измерений, который может быть использо­ван для текущего мониторинга процесса измерения. Кроме этого в приборах имеется корректор нуля, позволяющий установить стрелку по­казывающего устройства не нуль.

Модель GVT-427В имеет два измерительных входа, работающие независимо или в ре­жиме суммирования.

Особенности эксплуатации милливольтметров серии ОУТ:

• перед подключением к сети питания прибор должен быть предварительно заземлен,
• максимально допустимое пиковое значение входного напряжения, содержащего постоянную составляющую, 300 В на пределах измерения от 300 мкВ до 1 В и 500 В на остальных пре­делах,
• для исключения влияния внешних помех на результат измерения, особенно на пределе 300 мкВ либо при высокоомном выходе источника сигнала, необходимо использовать измери­тельные провода типа экранированная пара или коаксиальный кабель.
