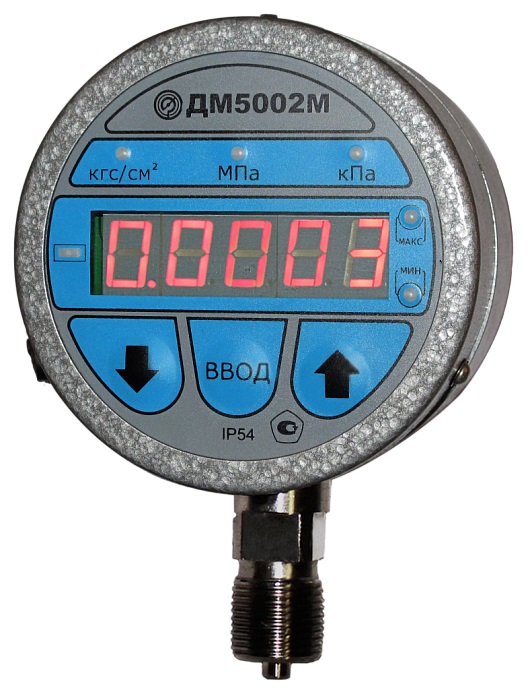

Назначение: для измерения избыточного давления и (или) разрежения с отображением текущего значения давления на цифровом индикаторе.
Измеряемая среда — неагрессивные, не кристаллизующиеся жидкости, газы, пары, в том числе кислород.
Приборы с пределом допускаемой основной погрешности не более ± 0,25 % допускается использовать в качестве эталонных средств измерений, при соблюдении необходимых соотношений пределов допускаемых основных погрешностей с рабочими средствами измерений.
Поверка манометра цифрового ДМ5002М, ДМ5002Вн
Принцип действия приборов основан на преобразовании давления в электрический сигнал с помощью тензорезистивного преобразователя. Измеряемое давление с помощью электронной схемы преобразуется в цифровые показания на панели индикации и в аналоговый унифицированный выходной сигнал. Для работы в системах автоматического управления, контроля и регулирования производственных процессов приборы дополнительно имеют электрический унифицированный выходной сигнал, стандартный цифровой интерфейс, сигнализирующее устройство, а также являются многопредельными. Для ручного управления режимами работы прибора на передней панели установлен блок кнопок управления.
| Функциональное назначение | Условное обозначение прибо | ра | ||
| ДМ5002М-А
ДМ5002Вн-А |
ДМ5002М-Б
ДМ5002Вн-Б |
ДМ5002М-В
ДМ5002Вн-В |
ДМ5002М-Г
ДМ5002Вн-Г |
|
| Цифровая индикация текущего значения давления | + | + | + | + |
| Преобразование давления жидкостей и газов в унифицированный токовый выходной сигнал | — | + | — | + |
| Отклонения контрольного параметра от установленных граничных значений | — | — | + | + |
Поверка осуществляется по документу 5Ш0.283.342 МП «Манометры цифровые ДМ5002М, ДМ5002Вн. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012 г. Перечень средств поверки (эталонов):
- источник питания постоянного тока Б5-48. Предел установки выходного напряжения (0,1 — 49,9) В. Основная погрешность установки выходного напряжения ± 0,5 % от установленного значения;
- магазин сопротивлений Р4831. Класс точности 0,02/2* 10-6. Сопротивление до 111111,1 Ом;
- манометр грузопоршневой МП ГОСТ 8291-83. Класс точности 0,05. Пределы допускаемой основной погрешности ± 0,05 действительного значения измеряемого давления. Верхний предел измерений избыточного давления в диапазоне от 0,25 до 250 МПа;
- мановакуумметр грузопоршневой МВП-2,5 ГОСТ 8291-83. Пределы измерений избыточного давления от 0 до 0,25 МПа; вакуумметрического давления (разряжения) от 0 до 0,1 МПа. Погрешность измерения давления и разряжения при значениях измеряемой величины более 0,01 МПа не превышает ± 0,05 % от измеряемой величины и в пределах от 0,005 до 0,01 МПа не превышает ± 0,5 Па;
- барометр-анероид контрольный М67. Диапазон измерений атмосферного давления от 610 до 790 мм рт. ст., предел допускаемой основной погрешности ± 0,8 мм рт. ст.;
- образцовая катушка сопротивления Р331. Сопротивление 100 Ом. Класс точности 0,01;
- вольтметр В7-46. Верхний предел измерений 2 В. Предел допускаемой основной погрешности ± 0,015 %;
- задатчик давления. Верхний предел заданного избыточного давления от 160 до 630 кПа. Класс точности ± 0,05 % от нормирующего значения. Предел допускаемой основной погрешности ± 0,02 % от нормирующего значения;
- задатчик давления «Воздух -1600». Диапазон задания выходного давления (0,02 — 16) кПа. Предел допускаемой основной погрешности ± 0,02 % от нормирующего значения в диапазоне (3 — 40) кПа;
- портативный калибратор давления Метран-ПКД-10М. Предел измерений давления (0 — 60) МПа. Погрешность измерения давления ± 0,05 % от верхнего предела измерений поддиапазона.
Сведения о методах измерений
Методика измерений приведена в документе 5Ш0.283.342 РЭ «Манометры цифровые ДМ5002М, ДМ5002Вн. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к манометрам цифровым ДМ5002
- ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»
- ГОСТ 22520-85 «Датчики давления, разряжения и разности давления с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»
- ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»
- Технические условия ТУ 4212-039-00225590-2003 «Манометры цифровые ДМ5002М, ДМ5002Вн. Технические условия»
