Поверка измерителя трехфазных СА540 в Орле
Назначение: для измерения напряжения, силы и частоты переменного тока, электрического сопротивления переменному току, разности фаз между напряжениями и между током и напряжением, активной составляющей мощности и коэффициента мощности, а также отношения напряжений (коэффициента трансформации силовых и измерительных трансформаторов) в однофазных и трехфазных цепях переменного тока при равномерной и неравномерной нагрузке фаз.
Поверка измерителя трехфазных СА540

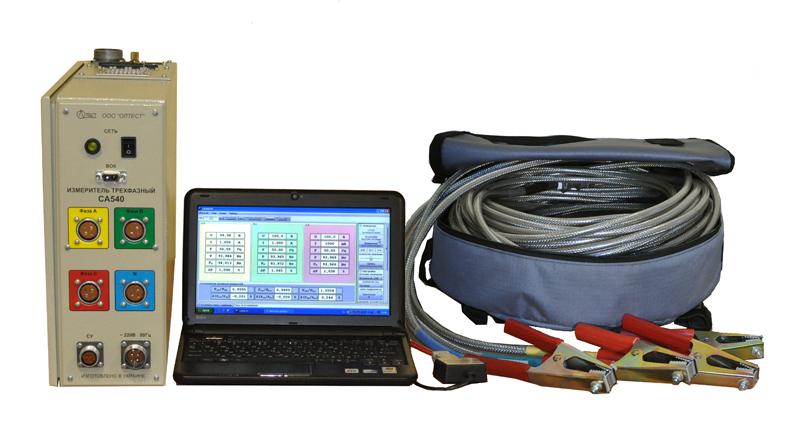

Измеритель представляет собой комплект технических средств, в состав которого входят измерительный блок, блок управления, блок сопряжения универсальный и измерительные кабели.
Измерительный блок конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели корпуса расположены разъемы для подключения измерительных кабелей, тумблер «СЕТЬ» и разъем для подключения волоконнооптического кабеля. На верхней панели измерительного блока находятся разъемы для подключения измерительных кабелей и автоматические выключатели внешнего и встроенного источников питания.
Блок управления конструктивно выполнен в прямоугольном металлическом корпусе. На передней панели блока установлен графический сенсорный индикатор. На правой боковой панели расположен разъем для подключения интерфейсного кабеля.
Блок сопряжения универсальный конструктивно выполнен в прямоугольном металлическом корпусе. На боковых панелях блока расположены разъем для подключения волоконнооптического кабеля, разъем для подключения к сети питания и тумблер «СЕТЬ».
Программы, встроенные в аппаратуру измерителя, являются метрологически значимыми. Метрологические характеристики нормированы с учетом их влияния.
В таблице приведены сведенья о программах, используемых в измерителе.
| Наименование
ПО |
Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Встроенное в блок измерительный | CA540.hex | 3.12 | C9EA5A62 | CRC-32 |
| Встроенное в блок управления | BU.hex | 1.04 | D89432B4 | CRC-32 |
Операционная система, имеющая оболочку, доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «А» в соответствии с МИ 3286-2010.
Встроенное программное обеспечение измерителя может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических средств.
Поверка осуществляется по документу АМАК.411182.001 РЭ1 «Измеритель трехфазный СА540. Руководство по эксплуатации. Часть 2. Методика поверки», утверждённому Укрметртестстандар-том 25.02.2011 г.
Рабочий эталон, необходимый для проведения поверки или калибровки после ремонта и во время эксплуатации — калибратор напряжения и тока многофункциональный «ПАРМА ГС8.033»:
Диапазоны установки и измерения:
- действующего значения напряжения — от 10 до 308 В;
- действующего значения силы тока — от 0,05 до 7 А;
- разности фаз между током и напряжением — от 0 до 360°;
- номинальная частота — 50 Гц.
Пределы допускаемых погрешностей: напряжения: 5 = ±(0,016+0,0015-(Цк/и-1)); силы тока: 5 = ±(0,1+0,002-(1к/1 -1)); разности фаз — А = ± 0,01°.
Сведения о методах измерений
- Приведены в Руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к измерителям трёхфазным СА540
- ТУ У 33.2-33293986-007:2010 «Измеритель трехфазный СА540. Технические условия».
