Поверка измерителя толщины неферромагнитных материалов ИТ-1-01 в Орле
Назначение: для измерения толщины неферромагнитных материалов.
Поверка измерителя толщины неферромагнитных материалов ИТ-1-01
Принцип действия измерителей основан на методе эффекта Холла. Величина магнитного потока, проходящего через датчик Холла, установленного на полюсе постоянного магнита, зависит от толщины исследуемого материала, помещенного между датчиком и индуктором.
Сигнал с датчика магнитного поля усиливается и подается на аналого-цифровой преобразователь (АЦП), где производится преобразование аналогового сигнала в цифровую форму. Для обработки результатов измерения и их визуального отображения используется процессорный модуль, который имеет жидкокристаллический дисплей и двуцветный светодиод.

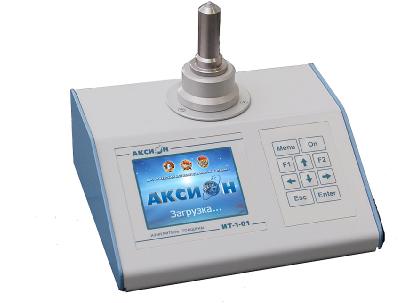

Измерители состоят из измерительного блока, датчика, измерительных головок и набора индукторов.
На верхней панели измерительного блока находятся жидкокристаллический дисплей и кнопки управления, на задней торцевой стенке сетевая колодка и выключатель питания.
Подключение измерителя к сети переменного тока осуществляется шнуром питания с сетевой вилкой. Для подключения кабеля связи с персональным компьютером используется разъем RS-232 на левой боковой стенке измерительного блока, который позволяет передавать результаты измерений на компьютер для обработки данных.
Программное обеспечение
Измерители оснащены встроенным программным обеспечением (далее — ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, сохранять и передавать полученные результаты измерений.
| Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| IT-1-01 | IT-1-01.X.1 | 1CC27BAA | CRC32 |
Контрольная сумма вычислена только для метрологической части ПО. Производитель оставляет за собой право изменения ПО, не влияющего на метрологически значимую часть (метрологические данные и алгоритмы).
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Поверка осуществляется по документу МП 54-251-2013 «ГСИ. Измерители толщины неферромагнитных материалов ИТ-1-01. Методика поверки», утвержденному ФГУП «УНИИМ» 18 марта 2014 г. Перечень эталонных средств поверки:
- микрометр МК 25 в диапазоне значений от 0 до 25 мм, класса точности 2.
Сведения о методах измерений
- Методика измерений представлена в Руководстве по эксплуатации измерителей ЮМГИ.401161.010РЭ.
Нормативные документы, распространяющиеся на измерители толщины неферромагнитных материалов ИТ-1-01
- ТУ 3942-204-4364401-2013 «Измеритель толщины неферромагнитных материалов ИТ-1-01. Технические условия».
