Поверка гигрометра точки росы 241CE II в Орле
Назначение: для непрерывного автоматического измерения температуры точки росы (температуры конденсации) газообразных углеводородов.

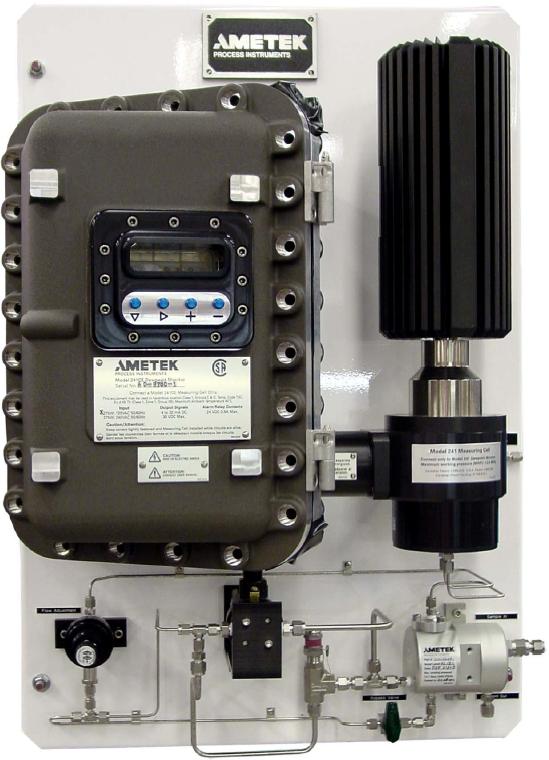

Поверка гигрометра точки росы 241CE II
Принцип действия анализатора – конденсационный. Основным элементом анализатора является охлаждаемое зеркало, состоящее из двух оптических поверхностей (матированной и
зеркальной), расположенных под углом друг к другу. Газ циркулирует в камере, внутри которой расположено зеркало, на матированной поверхности которого образуется конденсат углеводородов при достижении температуры точки росы. Оптическая схема построена таким образом, что свет от источника (светодиода), падая на поверхность матированного зеркала и рассеиваясь на ней, лишь частично попадает на фотоприемник (фототранзистор). Матированная поверхность зеркала при наличии конденсата из сжиженных углеводородов становится зеркальной, отражающей свет от светодиода на фотоприемник, при этом сигнал от фотоприемника возрастает. Это достигается специальной установкой светодиода и фотоприемника.
Аналогичная оптическая схема для другой поверхности построена таким образом, что свет от источника (светодиода), отражаясь от зеркальной поверхности, не попадает на фотоприемник (фототранзистор). При наличии на зеркальной поверхности конденсата воды световой пучок рассеивается и частично попадает на фотоприемник, расположенный на периферии от точки изображения источника. Температура, при которой на зеркале образуется конденсат, соответствует температуре точки росы по воде.
Таким образом, в обеих оптических схемах образование конденсата вызывает увеличение сигнала фототранзистора. Температура зеркала определяется с помощью платинового термопреобразователя сопротивления. В процессе работы анализатора происходит охлаждение зеркала с помощью элементов, работающих по принципу «эффекта Пельтье». Нагрев зеркала осуществляется за счет теплообмена с окружающей средой. Предельные температуры нагревания и охлаждения зеркал задаются оператором. Управление процессом нагревания и охлаждения зеркал производится автоматически с периодом 15 — 45 минут.
Поверка осуществляется по документу: «Анализаторы точки росы по углеводородам модель 241CE II. Методика поверки № МП-242-1214-2011», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в сентябре 2011 г.
Основные средства поверки: Пропан сжиженный высокой чистоты по ТУ 51-882-90 в баллонах под давлением. Объёмная доля пропана не менее 99,8 % (отн.), суммарная объёмная доля азота, метана, этана не более 0,05 % (отн.), суммарная объёмная доля сероводорода и меркаптановой серы не более 0,002 % (отн.), свободная вода отсутствует.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализатор точки росы по углеводородам. Модель 241CE II. Руководство по эксплуатации», раздел III.
В анализаторе используется метод определения точки росы по углеводородам, полностью соответствующий ГОСТ Р 53762-2009 «Газы горючие природные. Определение температуры точки росы по углеводородам» и стандарту ИСО 6327 «Газовый анализ. Определение точки росы природного газа. Гигрометры с охлаждаемым зеркалом».
Нормативные и технические документы, устанавливающие требования к анализаторам температуры точки росы по углеводородам модель 241CE II
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия. - Техническая документация фирмы «AMETEK Process Instruments»
