Поверка генератора сигнала AnaPico RFSU6 в Орле
Назначение: для формирования стабильных по частоте и мощности сигналов.

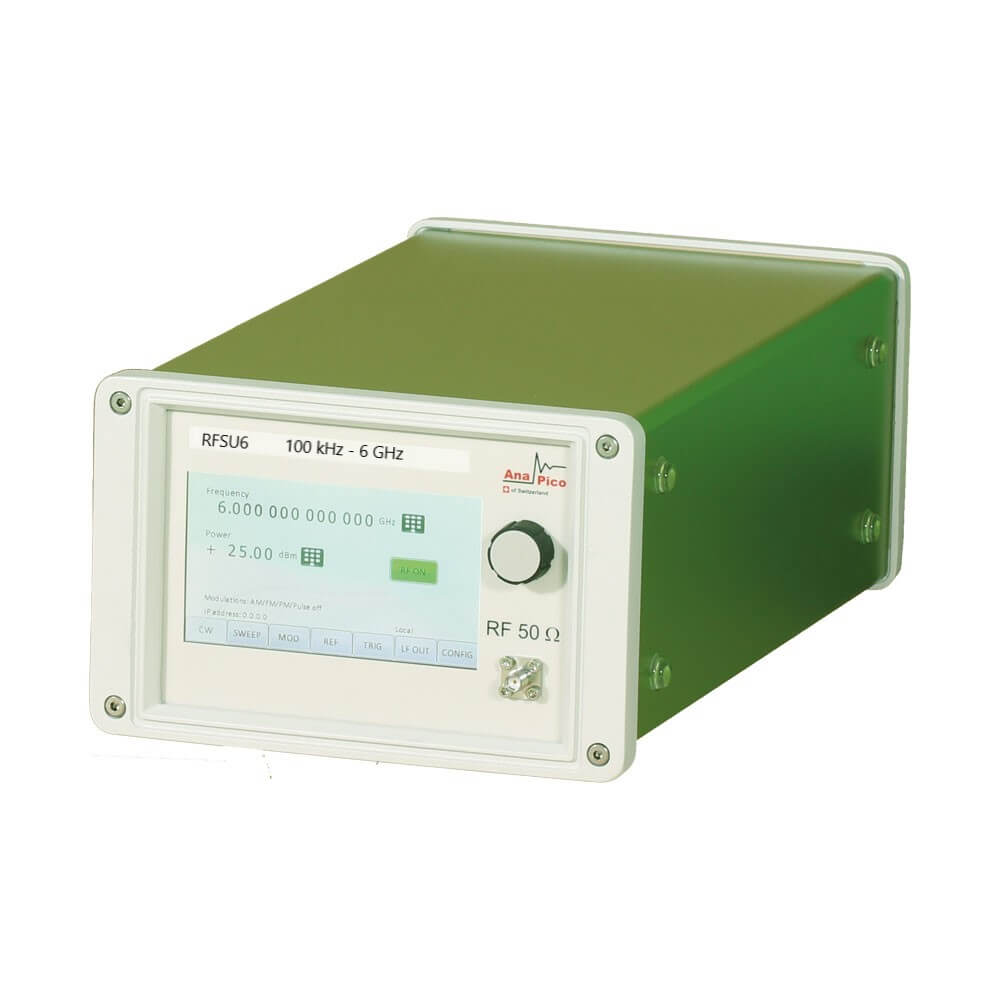

Поверка генератора сигнала AnaPico RFSU6
Принцип действия генераторов основан на синтезе синусоидального сигнала, источником опорной частоты для которого является стабильный по частоте внутренний термостатированный или внешний задающий генератор. В генераторах возможно генерирование как непрерывной синусоиды, так и сигналов с амплитудной, импульсной, частотной и фазовой модуляциями.
Конструктивно генераторы состоят из одного блока, управление работой генераторов осуществляется с помощью наборных клавиш и валкодера, расположенных на лицевой панели, а также с помощью специального программного обеспечения (ПО) и персонального компьютера. Сигнал с установленными характеристиками снимается с основного выхода 50 Ом. На жидкокристаллический экран выводится информация о текущих функциях. Эта информация может содержать индикаторы состояния, сведения об установке частоты и амплитуды, а также сообщения об ошибках.
Генераторы обеспечивают точную регулировку уровня выходной мощности в заданном диапазоне и эффективное подавление паразитных сигналов. При этом благодаря усовершенствованному методу генерирования частот и дробному делителю частоты достигаются низкий уровень фазового шума и дискретность частоты 1 мГц.
Поверка осуществляется по документу 651-19-023 МП «Генераторы сигналов RFSU6, RFSU12, RFSU20, RFSU26, RFSU40, RFSU12-FSK. Методика поверки», утверждённому ФГУП «ВНИИФТРИ» «05» августа 2019 г.
Основные средства поверки:
- частотомер электронно-счётный 53152А с опцией 001, регистрационный номер 26949-10 в Федеральном информационном фонде;
- стандарт частоты рубидиевый FS725, регистрационный номер 31222-06 в Федеральном информационном фонде;
- анализатор фазовых шумов PNA40, регистрационный номер 68540-17 в Федеральном информационном фонде;
- анализатор спектра FSW50, регистрационный номер 58300-14 в Федеральном информационном фонде;
- ваттметр поглощаемой мощности СВЧ NRP40T, регистрационный номер 69958-17 в Федеральном информационном фонде;
- приёмник измерительный R&S FSMR50, регистрационный номер 50678-12 в Федеральном информационном фонде;
- осциллограф цифровой запоминающий WaveMaster 820Zi-A, регистрационный номер 49277-12 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на заднюю панель генератора и на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- Приказ Росстадарта № 1621 от 31.07.2018 «Об утверждении государственной поверочной схемы для средств измерения времени и частоты»
- Техническая документация изготовителя.
