Поверка газоанализатора универсального УГ-2 в Орле

Назначение: для измерения массовых концентраций вредных веществ в воздушной среде производственных помещений, промышленной зоны при аварийных ситуациях, промышленных выбросах, емкостях и каналах с помощью индикаторных трубок.

Поверка газоанализатора универсального УГ-2

Принцип действия газоанализатора УГ-2 основан на изменении окраски слоя индикаторного порошка в индикаторной трубке после просасывания через нее исследуемого воздуха воздухозаборным устройством УГ-2.

Длина окрашенного столбика индикаторного порошка в трубке пропорциональна массовой концентрации вредного вещества в воздухе и измеряется по шкале, градуированной в мг/м3.

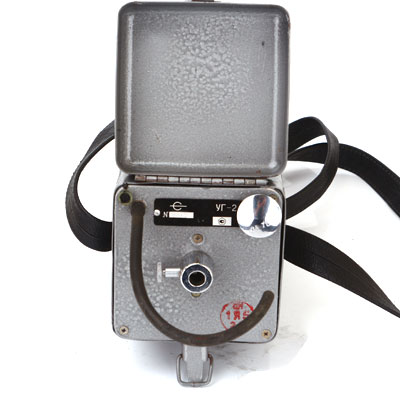

Газоанализатор УГ-2 состоит из воздухозаборного устройства и комплекта индикаторных трубок.

Воздухозаборное устройство УГ-2 состоит из резинового сильфона с двумя фланцами, стакана с пружиной, находящихся внутри корпуса.

Во внутренних гофрах сильфона установлены распорные кольца для придания жесткости сильфону и сохранения постоянного объема. На верхней плате имеется неподвижная втулка для направления штока при сжатии сильфона. На штуцер с внутренней стороны надета резиновая трубка, которая через нижний фланец соединяется с внутренней полостью сильфона. Свободный конец резиновой трубки служит для присоединения индикаторной трубки при анализе. На цилиндрической поверхности штока расположены четыре продольные канавки с двумя углублениями для фиксации двух положений штока фиксатором.

Расстояние между углублениями на канавках подобрано таким образом, чтобы при ходе штока от одного до другого углубления сильфон забирал заданный объем исследуемого воздуха.
