Назначение: для непрерывного автоматического определения содержания диоксида серы SO2 (Serinus 50), диоксида серы SO2 и сероводорода H2S (Serinus 51), сероводорода H2S (Serinus 55) в атмосферном воздухе, в воздухе рабочей зоны, промышленных выбросах и в технологических газовых смесях.

Поверка газоанализатора Serinus 50, Serinus 51, Serinus 55

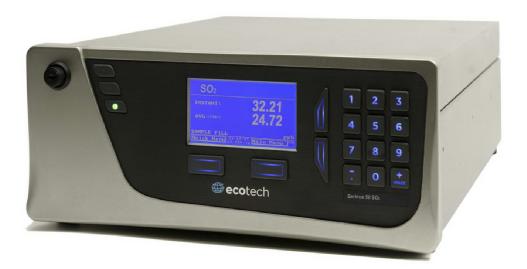

Газоанализаторы Serinus 50 (одноканальный), Serinus 51 (двухканальный), Serinus 55 (одноканальный) являются стационарными автоматическими приборами непрерывного действия, выполненные в едином корпусе.

На передней панели расположены дисплей и клавиатура для управления прибором, USB порт для переустановки программного обеспечения и копирования базы данных. Внутри корпуса установлены поглотительные фильтры, источник ультрафиолетового излучения (УФ-излучения), флуоресцентная измерительная ячейка, детектор, газовые линии, электронная схема и блок питания, а так же каталитический конвертор (Serinus 55 и Serinus 51), внешний насос (встроенный насос как опция для Serinus 55 и Serinus 51).

В основе принципа действия газоанализатора лежит флуоресцентный метод определения диоксида серы. Интенсивность флуоресценции, вызванной воздействием УФ-излучения пропорциональная содержанию диоксида серы в анализируемом газе, фиксируется оптической измерительной системой и преобразуется в электрический сигнал.

Проба газа, отбираемая с помощью внешнего или внутреннего насоса, проходит через поглотитель пыли и углеводородов и поступает в измерительную ячейку. В газоанализаторах Serinus 55 проба газа проходит дополнительно через поглотительный фильтр, селективно улавливающий SO2, но пропускающий H2S (скруббер), и поступает в каталитический конвертор, где происходит окисление H2S до SO2. После этого проба поступает в измерительную ячейку.

УФ-излучение от источника (цинковой разрядной лампы) проходит через полосовой оптический фильтр, пропускающий излучение в диапазоне от 200 до 240 нм, облучает измерительную ячейку с пробой газа, где взаимодействует с молекулами SO2, вызывая флуоресцентное излучение, которое через оптический фильтр поступает в фотоумножительный детектор и преобразуется в электрический сигнал. Сигнал детектора обрабатывается с помощью встроенного ПО, результат измерений отображается на дисплее.

В газоанализаторах Serinus 51 реализованы оба метод определения: как диоксида серы SO2, так и сероводорода H2S. Пользователь может выбрать режим определения двух компонентов или одного из них.

Результаты измерений могут быть представлены как в млн-1 (ppm), млрд.-1 (ppb), так и в пересчете в мг/м3 (мкг/м3), приведенных к температуре 0оС, 20оС, 25оС.

Газоанализаторы Serinus 50, Serinus 51, Serinus 55 имеют следующие цифровые разъемы (стандартная комплектация):

• RS232 — 2 (стандартный и многоточечный), USB — 1 на задней панели и 1 на передней, 25 контактный разъем вход/выход
• Беспроводной интерфейс — Bluetooth
• Ethernet (Опция)

Дополнительно газоанализатор может иметь следующие аналоговые каналы (опция):

• выходные: (0 — 20) мА, (2 — 20) мА, (4 — 20) мА;
• входные: (0 — 5) В постоянного тока (до трех каналов).

Программное обеспечение

Идентификационные данные программного обеспечения

Газоанализаторы Serinus 50, Serinus 51, Serinus 55 имеют уровень защиты «А» по МИ 3286-2010 (не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных).

Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
