Поверка газоанализатора портативного Pac 3500, Pac 5500, Pac 7000 в Орле
Назначение: для измерения объемной доли кислорода, диоксида углерода и вредных газов в воздушных средах.
Поверка газоанализатора портативного Pac 3500, Pac 5500, Pac 7000
Принцип действия газоанализаторов Drager Рас моделей Рас 3500, Рас 5500, Рас 7000 (далее -газоанализаторы) — электрохимический.
Газоанализаторы представляют собой автоматические портативные приборы непрерывного действия, обеспечивающие контроль содержания в воздухе компонентов, технические и метрологические характеристики которых приведены в таблице 2.

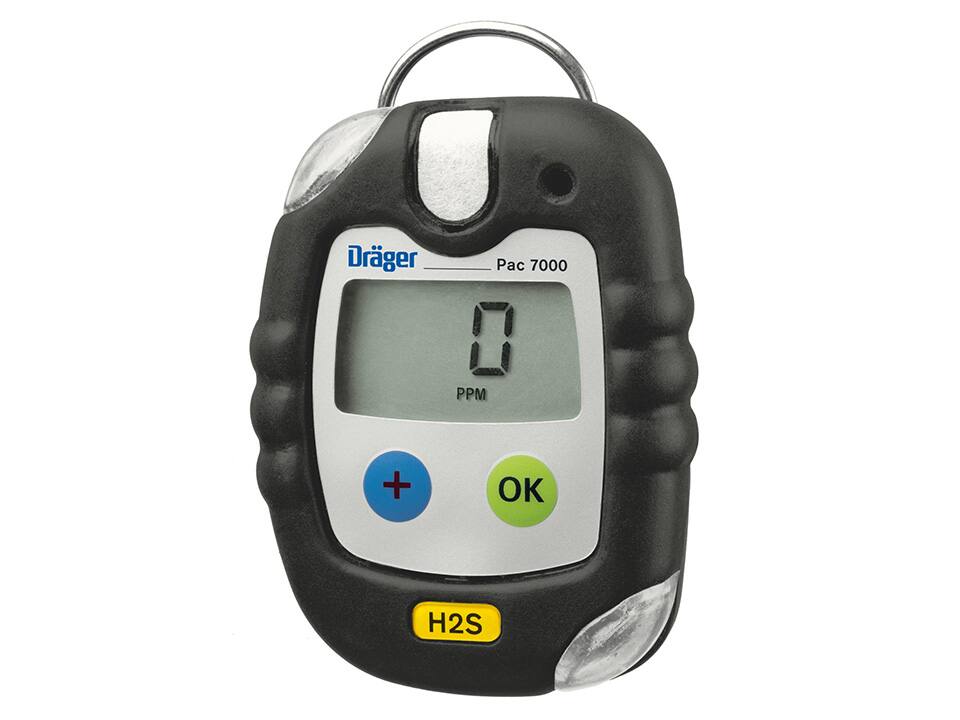

Конструктивно газоанализаторы состоят из одного блока, в котором установлен электрохимический сенсор, микропроцессор и блок питания. Приборы имеют цифровой дисплей, две кнопки управления, устройства сигнализации двух регулируемых порогов срабатывания с выдачей светового, звукового и вибросигналов, а также ИК порт, обеспечивающий соединение с персональным компьютером. Встроенный микропроцессор управляет всем процессом измерений и преобразует сигналы сенсоров в показания на дисплее.
Газоанализаторы имеют три модели:
- Рас 3500 с незаменяемым сенсор, время службы которого составляет 2 года с момента первого включения прибора;
- Рас 5500 с заменяемым сенсором;
- Рас 7000 с заменяемый сенсором и регистратором данных.
Способ подачи анализируемого газа — диффузионный.
Маркировка взрывозащиты: PO Ex ia IX/0 Ex ia IIC T4 X.
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты IP68 по ГОСТ 14254.
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения содержания определяемых компонентов. Программное обеспечение осуществляет функции:
- расчет содержания определяемого компонента;
- отображение результатов измерений на графическом ЖКИ дисплее газоанализатора;
- передачу результатов измерений по интерфейсу связи с ПК (ИК интерфейс);
- контроль целостности программных кодов ПО, настроечных и калибровочных констант;
- контроль внутренних параметров газоанализатора (заряд батареи).
Уровень защиты программного обеспечения соответствует уровню «С» по МИ 3286-2010. Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Поверка осуществляется по документу МП 242-1606-2014 «Газоанализаторы Drager Рас моделей Рас 3500, Рас 5500, Рас 7000», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «28» марта 2014 г.
Основные средства поверки:
- стандартные образцы состава — газовые смеси: О2/К2, H2S/N2, СО/N^ СО2/К2, НСМ^, PH3/N2, NH3/N2, NO/N2, NO2/N2, SО2/N2, С2Н4O/N2, С2Н№ СзН6/N2, С2Н3СШ2, С4Н6/N2, С2Н5OH/N2, ьС4Н8/воздух, С2Н2/N2 в баллонах под давлением по ТУ 6-16-2956-92 или генератор газовых смесей ГГС-03-03 по ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными образцами состава — газовыми смесями по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда — генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков ИМ газов и паров хлора, формальдегида, изопропанола, акрилонитрила, винилацетата, ацетальдегида, диэтилового эфира по ИБЯЛ.418319.013 ТУ или по ШДЕК 418319.008 ТУ (№ 15075-08 в Госреестре РФ);
- парофазные источники газовых смесей ПИГС (№ 18358-05 в Госреестре РФ): метанол, стирол по ТУ 4215-001-208106464-99;
- установка газодинамическая УВТ-Ар для получения ПГС на основе арсина (регистрационный № 59-А-89);
- поверочный нулевой газ — воздух по ТУ 6-21-5-85, азот газообразный по ГОСТ 9293-74 в баллонах под давлением.
Допускается применять другие средства поверки, не приведенные в перечне, но обеспечивающие определение метрологических характеристик с требуемой точностью.
Сведения о методах измерений
Методика измерений приведена в документе «Газоанализаторы Drager Рас моделей Рас 3500, Рас 5500, Рас 7000. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам Drager Рас моделей Рас 3500, Рас 5500, Рас 7000
- ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
- ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.
- Техническая документация фирмы-изготовителя на газоанализаторы Drager Рас моделей Рас 3500, Рас 5500, Рас 7000.
