Поверка электронных весов складских CPS в Орле

Назначение: для определения массы различных грузов.

Поверка электронных весов складских CPS

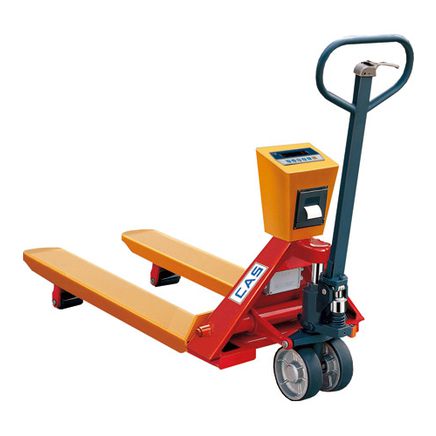

Конструктивно весы состоят из грузоприемного устройства п-образной формы (далее -ГПУ) и индикатора с клавиатурой и дисплеем на стойке, встроенных в гидравлическую тележку.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся соответственно массе груза. Аналоговый электрический сигнал, изменяющийся соответственно массе взвешиваемого груза, преобразуется в цифровой код. Результаты взвешивания выводятся на дисплей.

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• устройство автоматической и полуавтоматической установки на нуль (Т.2.7.2.3 и Т.2.7.2.2);
• устройство первоначальной установки на нуль (Т.2.7.2.4);
• устройство слежения за нулем (Т.2.7.3);
• устройство предварительного задания массы тары (Т.2.7.5);
• устройство уравновешивания тары (Т.2.7.4.1).

Весы снабжены следующей функцией:

•  сигнализация о перегрузке весов.

Весы оснащены интерфейсом RS-232 для связи с периферийными устройствами (например, персональный компьютер, принтер и т.п.). Питание весов осуществляется от встроенной аккумуляторной батареи. Весы выпускаются в различных модификациях, отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным делением (e), а также массой, габаритными размерами и применяемым весоизмерительным прибором. В некоторых модификациях применяются приборы весоизмерительные NT-200A, CI-200A, CI-201A и PDI, производства фирмы «CAS Corporation», Республика Корея (Госреестр № 50968-12).

Обозначение модификаций весов имеет вид CPS-X1X2 где:

• Х1 — максимальная нагрузка в тоннах.
• Х2 — модель применяемого весоизмерительного прибора (если присутствует). Если отсутствует, применяется весоизмерительный прибор CI-2001ASH.
• На маркировочной табличке весов указывают:
  • обозначение модели весов;
  • класс точности (III);
  • значения Max, Min, e;
  • торговую марку изготовителя или его полное наименование;
  • торговую марку или полное наименование представителя изготовителя для импортируемых весов;
  • серийный номер;
  • знак утверждения типа;
  • идентификатор программного обеспечения.

Знак поверки в виде наклейки наносится на лицевую панель индикатора.

Весы, комплектующиеся прибором весоизмерительным CI-2001ASH, имеют программную защиту (PIN-код) доступа к регулировке чувствительности (юстировки), включающую не-сбрасываемый счетчик входов в данный режим. Для остальных модификаций схема пломбировки от несанкционированного доступа приведена на рисунке 2.

Программное обеспечение

Программное обеспечение (далее — ПО) весов является встроенным и метрологически значимым.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее весов при их включении.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой. Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО также не может быть модифицировано без нарушения защитной пломбы. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.

Уровень защиты ПО от непреднамеренных и преднамеренных воздействии в соответствии с МИ 3286-2010 — «C».

• Примечание — Идентификационное наименование программного обеспечения, цифровой идентификатор ПО (контрольная сумма исполняемого кода) и алгоритм вычисления цифрового идентификатора ПО не используется на устройствах при работе со встроенным ПО.
