Поверка дозиметра ДКГ-25Д в Орле
Дозиметра ДКГ-25Д — это индивидуальный дозиметр в пылевлагозащитном корпусе с высокой степенью защиты. Поверка дозиметра ДКГ-25Д осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.
Поверка дозиметра ДКГ-25Д
Назначение
Дозиметры гамма-излучения индивидуальные ДКГ-25Д (далее — дозиметры), предназначены для измерений индивидуального эквивалента дозы (ИЭД) и мощности индивидуального эквивалента дозы (МИЭД) гамма-излучения.
Описание
Принцип работы дозиметра основан на преобразовании энергии гамма-излучения в последовательность электрических импульсов, количество которых пропорционально интенсивности регистрируемого излучения.

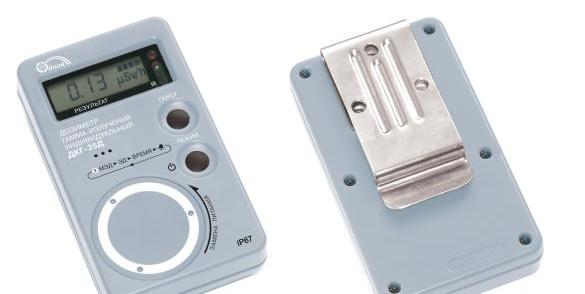

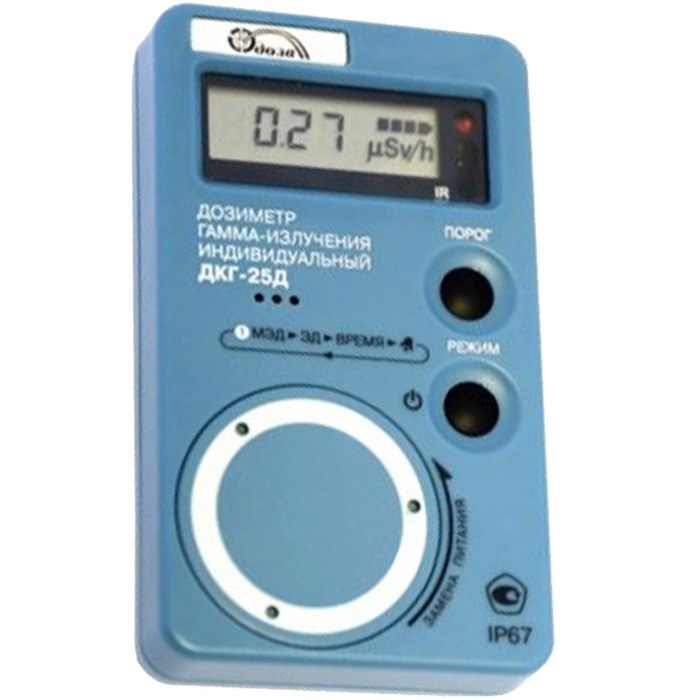

Дозиметр представляет собой прямопоказывающий прибор в герметичном корпусе из ударопрочной пластмассы. С тыльной стороны дозиметра находится клипса для крепления к карману одежды.
Дозиметр состоит из:
- кнопок управления «РЕЖИМ» и «ПОРОГ»;
- схемы цифровой обработки и управления;
- детектора ионизирующих излучений;
- формирователя анодного напряжения для детектора ионизирующих излучений;
- схемы управления детектором;
- энергонезависимой памяти;
- схемы инфракрасного порта;
- громкоговорителя и жидкокристаллического индикатора;
- элемента питания.
Детектором ионизирующих излучений служит энергоскомпенсированный газоразрядный счетчик Гейгера-Мюллера типа СБМ-21. Он предназначен для детектирования гамма-излучения, параметры которого измеряются дозиметром.
Дозиметры осуществляют следующие функции:
- измерение и индикация МИЭД гамма-излучения;
- индикация накопленного значения ИЭД гамма-излучения;
- программирование пороговых уровней срабатывания звуковой и световой сигнализаций по МИЭД и ИЭД гамма-излучения;
- индикация реального времени и коррекция его значения;
- установление времени срабатывания будильника и его включение/выключение;
- передача информации в ПЭВМ через инфракрасный порт.
Программное обеспечение
Программное обеспечение (ПО) дозиметров состоит из:
- встроенного ПО в виде программного кода (программа пользователя), записанного в постоянное запоминающее устройство (ПЗУ) процессора дозиметра с градуировочными коэффициентами и константами, записанными в энергонезависимую память дозиметра.
- прикладного ПО «ПДК ЭКОМОНИТОР», устанавливаемого на ПЭВМ, работающего в операционной среде WINDOWS и предназначенного для считывания информации результатов дозиметрических измерений из энергонезависимой памяти дозиметра на ПЭВМ через инфракрасный порт.
Метрологически значимым является встроенное ПО.
Технические характеристики:
| Детектор | газоразрядный счетчик |
| Диапазон измерения: | |
|
1 ÷ 106 мкЗв/ч |
|
0,001 ÷ 9 999 мЗв |
| Энергетический диапазон регистрируемого гамма-излучения и энергетическая зависимость | 0,05 ÷ 3,0 MэB |
| Степень защиты | IP67 |
| Время сохранения информации в энергонезависимой памяти | не менее 10 лет |
| Питание | 1 элемент CR 2450 |
| Время непрерывной работы без замены источника питания | не менее 3 мес. |
| Диапазон рабочих температур | минус 20 ÷ +50 °C |
| Габаритные размеры, масса | 58×98×18 мм, 0,12 кг |
Поверка осуществляется в соответствии с разделом 4 Методика поверки документа ФВКМ.412113.060РЭ «Дозиметр гамма-излучения индивидуальный ДКГ-25Д. Руководство по эксплуатации», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 20.09.2013 г. Основное поверочное оборудование:
- поверочная установка типа УПГД-2М-Д или аналогичная с источниками Cs, обеспечивающая воспроизведение МИЭД в пределах от 0,001 до 100 мЗв-ч-1, с погрешностью не более ±5 %;
- фантом -30x30x15 см, стенки выполнены из PMMA (полиметилметакрилата, толщина передней стенки — 2, 5 мм, толщина других стенок — 10 мм); заполнение фантома — вода дистиллированная;
