Поверка датчиков загазованности оптических ДЗО в Орле
Назначение: для автоматических измерений содержания горючих газов и паров, в том числе паров сжиженных углеводородных газов и паров нефтепродуктов.
Поверка датчиков загазованности оптических ДЗО
ДЗО представляют собой стационарные автономные газоаналитические приборы непрерывного или эпизодического действия с диффузионной подачей газа и оперативным герметичным разъемным подключением к автономным блокам управления и информационноизмерительным системам.

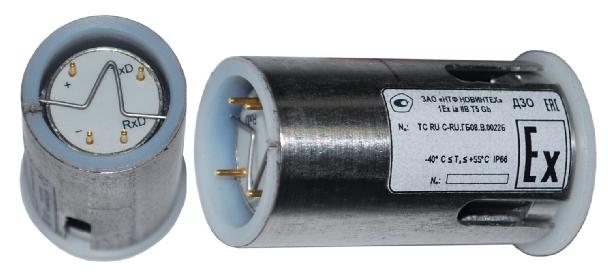

Конструктивно ДЗО выполнены в виде корпуса, в котором установлен малогабаритный измерительный преобразователь (далее — МИП), и фильтр, обеспечивающий защиту МИП от попадания воды, пыли и конденсата паров воды.
Варианты исполнения ДЗО (таблица 1) предназначены для измерений объемной доли метана, % или горючих газов и паров, % НКПР, отличаются типом установленного МИП, конструкцией фильтра.
Конструкция ДЗО позволяет оперативно устанавливать их в автономные блоки управления (например, в конверторы интерфейсов, далее — КИ) и извлекать для проведения поверки или профилактических работ.
Принцип действия ДЗО основан на избирательном поглощении инфракрасного излучения молекулами углеводородов в области длин волн 3,3 — 3,4 мм. МИП измеряет объёмную долю взрывоопасных паров и газов и передает результаты измерений, а также диагностическую информацию по цифровому интерфейсу «UART».
Поверка осуществляется по документу КШЮЕ.413311.309МП «Инструкция. Датчики загазованности оптические ДЗО. Методика поверки», утверждённому ФГУП «ВНИИМС» 28 апреля 2014 г. и входящему в комплект поставки.
Основные средства поверки:
- ГСО №№ 4297-88, 4272-88, 9768-11;
- поверочный нулевой газ воздух в баллонах под давлением по ТУ 6-21-5-82.
Сведения о методах измерений
приведены в руководстве по эксплуатации на датчики загазованности оптические ДЗО.
Нормативные документы, устанавливающие требования к датчикам загазованности оптическим ДЗО
- ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.
- ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
- ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- ГОСТ 14254-96 (МЭК 529) Степени защиты, обеспечиваемые оболочками (Код IP). ГОСТ Р МЭК 60079-0-2011 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
- ГОСТ Р МЭК 60079-11-2010 Взрывоопасные среды. Часть 11. Искробезопасная электрическая цепь «i».
- Технический регламент Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
- Техническая документация ЗАО «НТФ НОВИНТЕХ», Московская обл., г. Королев.
