Поверка датчиков температуры и влажности НТ-9000 в Орле
Назначение: для измерения относительной влажности воздуха (при отсутствии конденсации) в помещениях или каналах воздуховодов в широком диапазоне температур. Применяются в системах вентиляции и кондиционирования воздуха, в системах холодоснабжения.
Поверка датчиков температуры и влажности НТ-9000
Принцип измерения температуры основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) датчика с последующим преобразованием сопротивления в выходной сигнал напряжения постоянного тока (0-10 В).
Принцип измерения относительной влажности основан на зависимости диэлектрической проницаемости полярного полимерного сорбента, используемого в качестве влагочувствительного слоя, от количества сорбированной влаги. Влагочувствительный слой располагается между двумя электродами сенсора, один из которых влагопроницаем, образуя конденсатор, емкость которого зависит от влажности окружающей среды.
Датчики конструктивно выполнены в виде пластикового корпуса, внутри которого находится клеммная колодка для подключения внешних соединительных проводов, электропитания, и измерительных чувствительных элементов (сенсоров).
Модели датчиков отличаются между собой по типу термочувствительного элемента, по конструктивному исполнению, по предназначению и по способу монтажа.

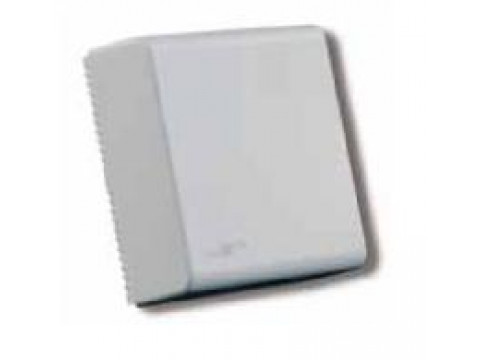

Чувствительные элементы датчиков моделей HT-9002-URW, HT-9005-URW, HT-9009-URW находятся внутри корпуса. Датчики предназначены для измерения температуры и относительной влажности воздуха внутри помещений и имеют исполнение для настенного монтажа.
Модели HT-9000-UD1, HT-9001-UD1, HT-9003-UD1, HT-9005-UD1, HT-9006-UD1, HT-9009-UD1, HT-9000-UD2, HT-9001-UD2, HT-9003-UD2, HT-9005-UD2, HT-9006-UD2, HT-9009-UD2 имеют конструкцию с внешним комбинированным зондом и предназначены для измерения температуры и относительной влажности в воздуховодах.
Поверка осуществляется по документу МП 53498-13 «Датчики температуры и влажности серии НТ-9000. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС», ноябрь 2011 г.
Основные средства поверки:
- цифровой прецизионный термометр сопротивления DTI-1000, диапазон измеряемых температур: -50.+650 °С; пределы допускаемой основной абсолютной погрешности в диапазоне: -50.+400 °С: ± (0,03 ед. мл. разряда) °С;
- калибратор-вольтметр универсальный В1-28, Хв2.095.024 ТУ;
- преобразователь термоэлектрический эталонный 2-го разряда типа ТППО;
- термостаты жидкостные прецизионные типов ТПП-1.1, ТПП-1.2, диапазон воспроизводимых температур: -60.+100 °С, нестабильность поддержания заданной температуры ± (0,004.0,01) °С;
- термостат жидкостной «ТЕРМ0ТЕСТ-300», диапазон воспроизводимых температур: + 100.+300 °С, нестабильность поддержания заданной температуры ± (0,01.0,02) °С;
- камера климатическая мод. MHU-800CSSA, диапазон воспроизводимых значений относительной влажности от 2 до 98 %.
Сведения о методиках (методах) измерений приведены в соответствующем разделе паспорта и руководства по эксплуатации на датчики.
Нормативные и технические документы, устанавливающие требования к датчикам температуры и влажности серии НТ-9000
- ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
- ГОСТ 30232-94. Термопреобразователи с унифицированным выходным сигналом. Общие технические требования.
- ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
- Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.
- Международный стандарт МЭК 60751 (2008, 07) Промышленные чувствительные элементы термометров сопротивления из платины.
- Техническая документация фирмы Johnson Controls Inc., США.
- ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры.
