Назначение: для измерений относительных деформаций растяжения и сжатия в железобетонных конструкциях.

Поверка датчиков деформации SJ-2000, SJ-2100, SJ-2200

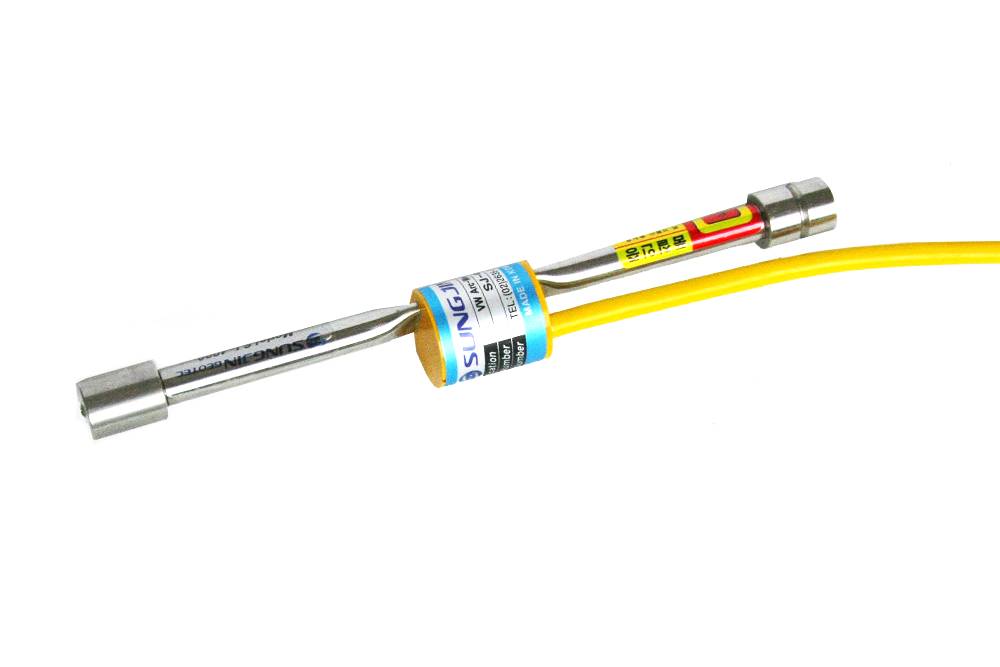

Принцип действия датчиков основан на измерении резонансной частоты колебаний струны, натянутой в их теле. Конструктивно датчики состоят из следующих основных компонентов: трубка из нержавеющей стали, измерительный блок, закреплённый по центру трубки, и анкерные блоки на концах датчиков.

Внутри трубки находится натянутая струна, прикреплённая к анкерным блокам на концах трубки. Изменение расстояния между анкерными блоками на концах датчиков приводит либо к увеличению, либо к уменьшению натяжения струны, что, в свою очередь, приводит к изменению ее резонансной частоты колебаний, считываемой электромагнитом, расположенным в измерительном блоке. Частота колебаний струны пропорциональна величине измеряемой деформации с учетом определенной постоянной.

Также внутри тел датчиков находится термочувствительный элемент (термистор), позволяющий автоматически корректировать показания в зависимости от температуры окружающей среды.

Датчики выполнены в различных модификациях, позволяющих производить установку прибора различными способами: приваривать к арматуре или механически фиксировать на бетон (датчики SJ-2000), закладывать в бетон (датчики SJ-2200), приваривать точечной сваркой (датчики SJ-2100).

Датчики имеют стабильные характеристики и используются с первичной поверкой в течение всего времени эксплуатации. Предотвращение несанкционированного доступа к узлам датчиков достигается герметичной заливкой измерительного блока эпоксидной смолой.

Программное обеспечение

отсутствует.
