Поверка частотомера АКИП Ч3-85/5 в Орле
Назначение: для измерения частоты, периода, отношения частот непрерывных синусоидальных или импульсных сигналов, временных интервалов, фазового сдвига между сигналами, длительности, коэффициента заполнения, количества импульсов и отношения частот.
Поверка частотомера АКИП Ч3-85/5
Частотомеры построены на сверхбольших интегральных микросхемах по технологии ПЛИС. Принцип действия частотомеров основан на электронно-счетном принципе, заключающемся в измерении количества поступающих на вход счетного блока стробирующих импульсов, синхронизированных с входным сигналом, в течение определённого интервала времени. Интервал времени измерения задается методом подсчета стробирующих импульсов, сформированных генератором опорной частоты. После завершения всех измерений микроконтроллер частотомера вычисляет результат измерений и выводит информацию на дисплей. Микроконтроллер отвечает за функции управления, измерения, контроля точности и математическую обработку.

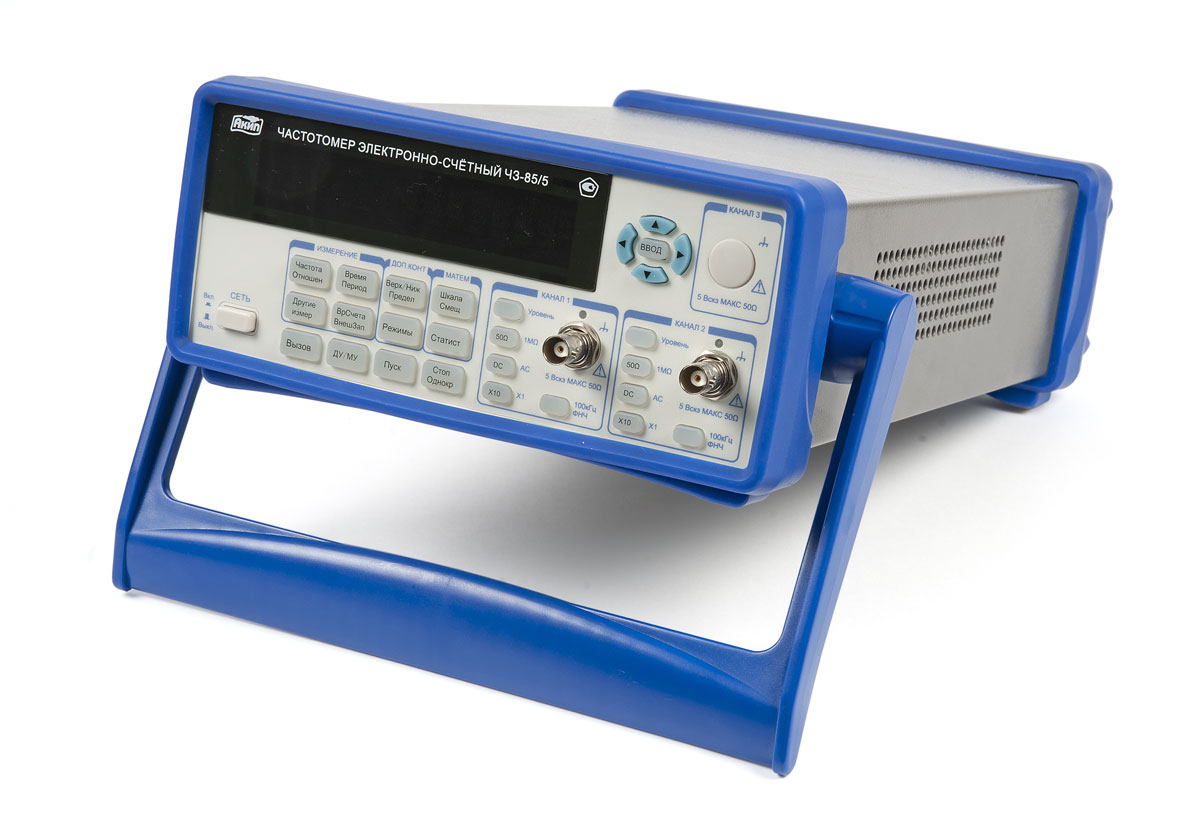

Конструктивно частотомеры выполнены в виде компактного моноблока настольного исполнения, на передней панели которого расположены органы управления, входные разъемы и дисплей.
Частотомеры имеют в стандартной комплектации встроенный опорный кварцевый генератор с тактовой частотой 10 МГц, а также вход для подключения внешнего источника тактовой частоты 5 МГц или 10 МГц. Опционально частотомеры имеют возможность установки опций опорного генератора (кварцевого или рубидиевого) с повышенной стабильностью.
Поверка осуществляется по документу ПР-10-2019МП «Частотомеры электронно-счетные серии Ч3-85. Методика поверки», утвержденному АО «ПриСТ» 20 февраля 2019 г.
Основные средства поверки:
- стандарт частоты и времени водородный Ч1-1007 (регистрационный № 40466-09, 2 разряд в соответствии с Государственной поверочной схемой для средств измерений времени и частоты, утвержденной приказом Федерального агентства по техническому регулированию и метрологии (Росстандарта) от 31 июля 2018 г. № 1621);
- компаратор частотный Ч7-1014 (регистрационный № 40727-09);
- генератор импульсов сложной/произвольной формы 81150А (регистрационный № 56005-13);
- генератор сигналов Е8257Б (регистрационный № 53941-13);
- вольтметр высокочастотный Boonton 9231 (регистрационный № 35082-07);
- ваттметр N1914A с преобразователем N8488A (регистрационный № 44731-10);
- калибратор многофункциональный со встраиваемыми модулями поверки осциллографов 300 МГц, 600 МГц Fluke 5502A (регистрационный № 55804-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
- ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
- Государственная поверочная схема для средств измерений времени и частоты, утвержденная Приказом Росстандарта от 31 июля 2018 г. № 1621
- Техническая документация изготовителя «Shijiazhuang Suin Instruments CO., LTD»
