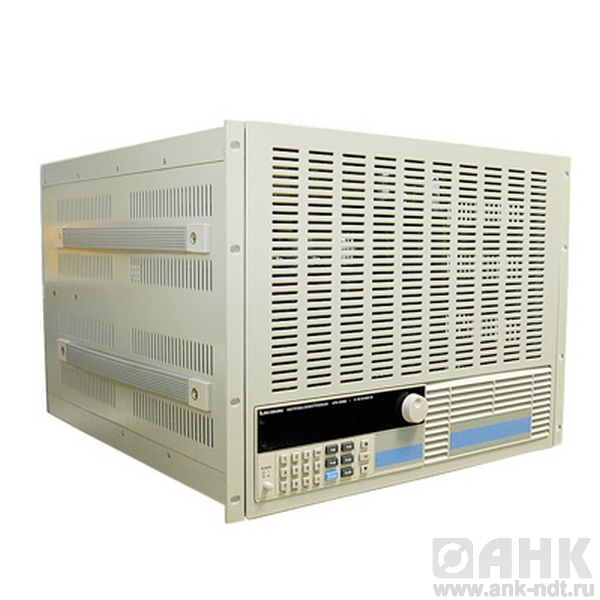

Описание электронной нагрузки АТН-8360

Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 150 В, током нагрузки до 240 А, поглощаемая мощность до 3600 Вт.

Основные характеристики

· ВФД-дисплей

· Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW

· Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности

· Функция "мягкого" запуска

· Тестирование батарей

· Поддержка динамического тестирования с установкой нарастающего и спадающего фронта

· Поддержка внешнего запуска

· Компенсация падения напряжения

· Автоматическое тестирование

· Работа по спискам

· Управление по USB/RS-232

Технические характеристики

Входные параметры	Мощность	3600 Вт
	Ток	0...240 A
	Напряжение	0...150 В
CC режим	Диапазон	0...24 A	0...240 A
	Разрешение	1 мA	10 мA
	Точность	0.05%уст.знач.+0.05%диап.	0.1%уст.знач.+0.05%диап.
CV режим	Диапазон	0.1...19.999 В	0.1...150 В
	Разрешение	1 мВ	10 мВ
	Точность	0.03%уст.знач.+0.02%диап.	0.03%уст.знач.+0.02%диап.
CR режим	Диапазон	0.03...10 кОм	0.03...5 кОм
	Разрешение	16 бит	16 бит
	Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
CW режим	Диапазон	0...3600 Вт	0...3600 Вт
	Разрешение	1 мВт	10 мВт
	Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
Измерение напряжения	Напряжение	0...19.999 В	0...150 В
	Разрешение	1 мВ	10 мВ
	Точность	0.015%уст.знач.+0.03%диап.	0.015%уст.знач.+0.03%диап.
Измерение тока	Ток	0...24 A	0..240 A
	Разрешение	0.1 мА	1 мA
	Точность	0.03%уст.знач.+0.08%диап.	0.1%уст.знач.+0.08%диап.
Измерение мощности	Мощность	100 Вт	3600 Вт
	Разрешение	1 мВт	10 мВт
	Точность	0.1%уст.знач.+0.1%диап.	0.1%уст.знач.+0.1%диап.
Тестирование батарей	Напряжение батареи: 0.5...120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА
Динамическое тестирование	Работа по спискам: переключение: 0...25 кГц; 5 A/мкс; T1&T2: 60 мкс-999 с; точность:±(15% смещение+10% диап.)
"Мягкий" запуск Время	1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс Точность: ±(15% смещение+10% диап.)
Короткое замыкание	Ток (CC)	= 26.4 A	= 264 A
	Напряжение (CV)	0 В
	Сопротивление (CR)	= 8 мОм
Размеры	ШВД (мм)	575x465x355
Масса	кг	не более 70
